Ленточнопильные станки по металлу
Ленточнопильные станки по металлу
Станок ленточнопильный Stalex BS-128HDR
Модель Stalex BS-128HDR:
Вращение пилы: -45° 0° +45° +60° в обе стороны
при 90°: 128 мм
при 90°: 128х150 мм
при 45°: 95 мм
при 45°: 75х95 мм
при 60°: 44 мм
при 60°: 44х56 мм
при -45°: 90 мм
при -45°: 75х90 мм
Скорость вращения полотна: 3 скорости; 20-29-50 метр/мин
Размер полотна: 13х0.65х1640 мм
Подача пильной рамы: гидравлика
Зажим заготовки: в ручном режиме
Мощность двигателя: 375 Вт. (3-х фазный)
Питание: 1фаза, 220 вольт 50Гц.
Привод: Клиноременной
Размер упаковки: 960х540х610 мм
Масса нетто/брутто: 85/105 кг
Производство: Китай
Гарантия: 1 год
Вращение пилы: -45° 0° +45° +60° в обе стороны
при 90°: 128 мм
при 90°: 128х150 мм
при 45°: 95 мм
при 45°: 75х95 мм
при 60°: 44 мм
при 60°: 44х56 мм
при -45°: 90 мм
при -45°: 75х90 мм
Скорость вращения полотна: 3 скорости; 20-29-50 метр/мин
Размер полотна: 13х0.65х1640 мм
Подача пильной рамы: гидравлика
Зажим заготовки: в ручном режиме
Мощность двигателя: 375 Вт. (3-х фазный)
Питание: 1фаза, 220 вольт 50Гц.
Привод: Клиноременной
Размер упаковки: 960х540х610 мм
Масса нетто/брутто: 85/105 кг
Производство: Китай
Гарантия: 1 год

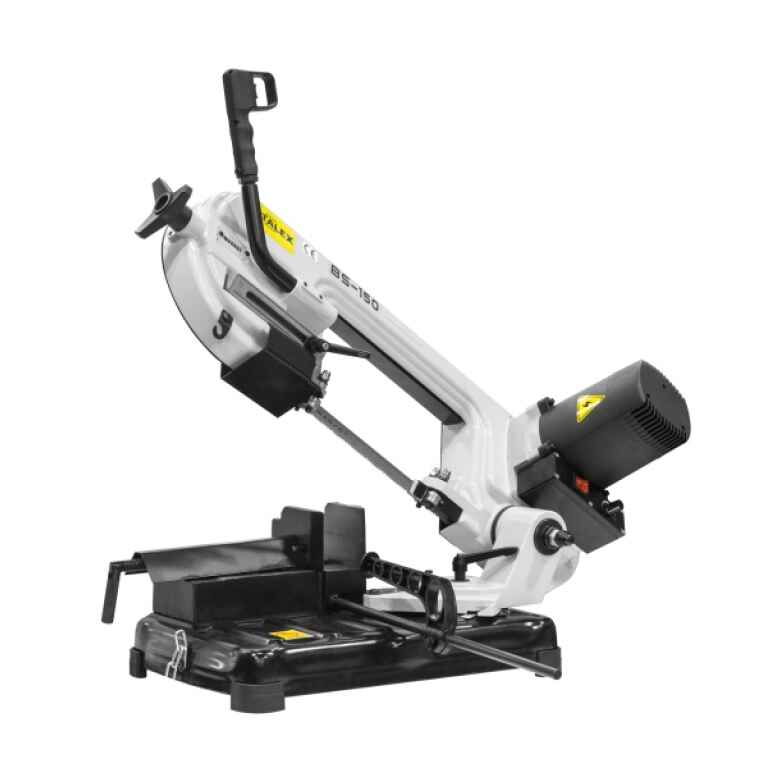

Станок ленточнопильный Stalex BS-150
Наименование: Stalex BS-150
Артикул: 388101
Мощность двигателя: 2,0 кВт
Подключение: 1фаза, 220 вольт, 50Гц
Привод: зубчатый
Скорость резания: 66-85 м/мин (плавная регулировка)
Рабочая зона: +90°
+45°
+60°
150 мм
90 мм
50 мм
135 х 135 мм
85 х 85 мм
50 х 50 мм
150 х 85 мм
80 х 120 мм
50 х 60 мм
Угол разворота рамы: 0° +45° +60°
Размер полотна: 20х0,9х1735мм
Зажим заготовки: ручной
Размер упаковки (ДхШхВ): 980х430х550 мм
Общие размеры (ДхШхВ): 900х350 (без упора) х450 мм
900х650 (с упором) х450 мм:
Масса нетто/брутто: 34/38 кг
Производство: Китай
Гарантия: 1 год
Стоимость, $:
Артикул: 388101
Мощность двигателя: 2,0 кВт
Подключение: 1фаза, 220 вольт, 50Гц
Привод: зубчатый
Скорость резания: 66-85 м/мин (плавная регулировка)
Рабочая зона: +90°
+45°
+60°
150 мм
90 мм
50 мм
135 х 135 мм
85 х 85 мм
50 х 50 мм
150 х 85 мм
80 х 120 мм
50 х 60 мм
Угол разворота рамы: 0° +45° +60°
Размер полотна: 20х0,9х1735мм
Зажим заготовки: ручной
Размер упаковки (ДхШхВ): 980х430х550 мм
Общие размеры (ДхШхВ): 900х350 (без упора) х450 мм
900х650 (с упором) х450 мм:
Масса нетто/брутто: 34/38 кг
Производство: Китай
Гарантия: 1 год
Стоимость, $:
Станок ленточнопильный Stalex BS-170G
Stalex BS-170G
Мощность двигателя: 0.75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 39 / 72 м/мин
Рабочая зона: +90°
+45°
+60°
170
120
70
170x200
110х110
60x60
Угол разворота рамы:
Размер полотна: 20х0,9х2085 мм.
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Размер упаковки: 1250х720х1000 мм.
Масса нетто/брутто: 170/202 кг.
Производство: Китай
Гарантия: 1 год
Мощность двигателя: 0.75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 39 / 72 м/мин
Рабочая зона: +90°
+45°
+60°
170
120
70
170x200
110х110
60x60
Угол разворота рамы:
Размер полотна: 20х0,9х2085 мм.
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Размер упаковки: 1250х720х1000 мм.
Масса нетто/брутто: 170/202 кг.
Производство: Китай
Гарантия: 1 год
Станок ленточнопильный Stalex BS-215G
Модель Stalex BS-215G:
Вращение пилы: 0° до 45° в одну сторону
при 90°: 150 мм
при 90°: 200х120 мм.
при 45°: 120 мм.
при 45°: 130х90 мм.
Скорость вращения полотна: 40, 80 м/мин
Размер полотна: 20х0,9х2060 мм.
Толщина реза (ленточнопильным полотном со стандартной разводкой режущих зубьев): 1,2 мм.
Подача пильной рамы: в ручном режиме
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Тиски для фиксации заготовки: максимальное раскрытие: 200 мм
Смещение быстродействующего зажима: 5 мм
Мощность двигателя: 0,6 – 0,85 кВт. (3-х фазный)
Обороты двигателя (две скорости): 700-1400 об/мин
Электрический насос: 0.1 кВт.
Привод: зубчатый
Высота губок тисков: 80 мм.
Длина губок тисков: 142 мм.
Зажимное усилие: 350 кг - 3430 Н
Емкость бака для СОЖ: 4 литра
Размер упаковки: 1160х710х790 мм - пила
610х390х670 мм - стойка:
Масса нетто/брутто: 212/245 кг.
Производство: Китай
Гарантия: 1 год
Вращение пилы: 0° до 45° в одну сторону
при 90°: 150 мм
при 90°: 200х120 мм.
при 45°: 120 мм.
при 45°: 130х90 мм.
Скорость вращения полотна: 40, 80 м/мин
Размер полотна: 20х0,9х2060 мм.
Толщина реза (ленточнопильным полотном со стандартной разводкой режущих зубьев): 1,2 мм.
Подача пильной рамы: в ручном режиме
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Тиски для фиксации заготовки: максимальное раскрытие: 200 мм
Смещение быстродействующего зажима: 5 мм
Мощность двигателя: 0,6 – 0,85 кВт. (3-х фазный)
Обороты двигателя (две скорости): 700-1400 об/мин
Электрический насос: 0.1 кВт.
Привод: зубчатый
Высота губок тисков: 80 мм.
Длина губок тисков: 142 мм.
Зажимное усилие: 350 кг - 3430 Н
Емкость бака для СОЖ: 4 литра
Размер упаковки: 1160х710х790 мм - пила
610х390х670 мм - стойка:
Масса нетто/брутто: 212/245 кг.
Производство: Китай
Гарантия: 1 год
Станок ленточнопильный Stalex BS-280G
Stalex BS-280G
Выходная мощность двухскоростного двигателя: 0,75/1,1 кВт. (3-х фазный)
Потребляемая мощность двухскоростного двигателя: 1/1,5 кВт. (3-х фазный)
Скорость резания: 40 – 80 м/мин
Привод: зубчатый
Рабочая зона: +90°
+45°
+60°
220
160
110
250x155
160х110
80x95
Угол разворота рамы:
Размер полотна: 27х0,9х2450 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Гидравлическая система с электромагнитным клапаном: +
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Расстояние от пола до основания тисков: 935 мм
Мерный упор: 500 мм
Размер упаковки: 1330х800х1050 - пила
670х400х620 - стойка:
Масса нетто/брутто: 254/287 кг
Производство: Китай
Гарантия: 1 год
Выходная мощность двухскоростного двигателя: 0,75/1,1 кВт. (3-х фазный)
Потребляемая мощность двухскоростного двигателя: 1/1,5 кВт. (3-х фазный)
Скорость резания: 40 – 80 м/мин
Привод: зубчатый
Рабочая зона: +90°
+45°
+60°
220
160
110
250x155
160х110
80x95
Угол разворота рамы:
Размер полотна: 27х0,9х2450 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Гидравлическая система с электромагнитным клапаном: +
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Расстояние от пола до основания тисков: 935 мм
Мерный упор: 500 мм
Размер упаковки: 1330х800х1050 - пила
670х400х620 - стойка:
Масса нетто/брутто: 254/287 кг
Производство: Китай
Гарантия: 1 год
Станок ленточнопильный Stalex BS-315G
: Stalex BS-315G
Артикул: 388122
Мощность двигателя: 0,75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 40 – 80 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
230
210
210
130
315x170
210х170
210х170
130х130
Угол разворота рамы:
Размер полотна: 27х0,9х2825 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Размер упаковки: 1630х870х970 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 350/390 кг.
Производство: Китай
Гарантия: 1 год
Артикул: 388122
Мощность двигателя: 0,75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 40 – 80 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
230
210
210
130
315x170
210х170
210х170
130х130
Угол разворота рамы:
Размер полотна: 27х0,9х2825 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Размер упаковки: 1630х870х970 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 350/390 кг.
Производство: Китай
Гарантия: 1 год
Станок ленточнопильный Stalex BS-315GD
Stalex BS-315GD
Артикул: 388122/GD
Мощность двигателя: 0,75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 40 – 80 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
255
230
230
150
315x190
210х190
210х190
130х150
Угол разворота рамы:
Размер полотна: 27х0,9х2825 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Высота от пола до основания тисков: 960 мм
Размер упаковки: 1630х870х970 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 350/390 кг.
Производство: Китай
Гарантия: 1 год
Артикул: 388122/GD
Мощность двигателя: 0,75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 40 – 80 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
255
230
230
150
315x190
210х190
210х190
130х150
Угол разворота рамы:
Размер полотна: 27х0,9х2825 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Высота от пола до основания тисков: 960 мм
Размер упаковки: 1630х870х970 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 350/390 кг.
Производство: Китай
Гарантия: 1 год
Станок ленточнопильный Stalex BS-315GFH-JC
Наименование: BS-315GFH-JC
Артикул: 388124-JC/D250mm
Мощность двигателя: 0,75/1,1 кВт (3-х фазный)
термозащита перегрузки двигателя
Вращение пилы: -45° до +60° в обе стороны
Привод: зубчатый (червячная передача)
Скорость резания: 50 Гц
40, 80 м/мин
60 Гц: 48, 96 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
250
210
210
130
315х230
210х170
210х170
130х130
Угол разворота рамы:
Габариты ленты: 27х0,9х2825
Высота от пола до основания тисков: 960 мм
Размер упаковки: 1630х900х1550 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 400/515 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
Артикул: 388124-JC/D250mm
Мощность двигателя: 0,75/1,1 кВт (3-х фазный)
термозащита перегрузки двигателя
Вращение пилы: -45° до +60° в обе стороны
Привод: зубчатый (червячная передача)
Скорость резания: 50 Гц
40, 80 м/мин
60 Гц: 48, 96 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
250
210
210
130
315х230
210х170
210х170
130х130
Угол разворота рамы:
Габариты ленты: 27х0,9х2825
Высота от пола до основания тисков: 960 мм
Размер упаковки: 1630х900х1550 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 400/515 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
Станок ленточнопильный Stalex BS-315GH
BS-315GH
Модель Stalex BS-315GH является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск» Гидравлические тиски раздвигаются на 315 мм., что позволяет пилить прямоугольною заготовку с размерами превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Упор для ограничения длины отрезаемой заготовки до 600мм
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
-45°
90°
+45°
+60°
Максимальное сечение круглого профиля, мм: 210
230
210
130
Максимальное сечение квадратного профиля, мм: 210х170
315х230
210х170
130х130
Мощность двигателя: 0,75/1,1 кВт (3-х фазный)
Скорость резания: 40,80 м/мин (50 Гц)
48, 96 м/мин (60 Гц):
Размер полотна, мм: 27х0,9х2825 мм
Привод: Зубчатый
Габариты станка (ДхШхВ), мм: 1630х900х1550 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 380/420 кг
Гидравлическая система для автоматического подъема и опускания рамы пилы
Тиски гидравлические с возможностью быстрого зажима заготовок
Удобная и интуитивно понятная панель управления
ВЫБОР ПРАВИЛЬНОГО ШАГА ЗУБА ЛЕНТОЧНОГО ПОЛОТНА
ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА ПО СТАНКУ
ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА
ВЫБОР СКОРОСТИ ЛЕНТОЧНОГО ПОЛОТНА
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПОЛОТНА
Станок ленточнопильный Stalex BS-460G
Наименование: Stalex BS-460G
Артикул: 388125
Мощность двигателя: 1,5/2,2 кВт (3-х фазный)
термозащита перегрузки двигателя
Мощность гидравлической станции: 0,75 кВт
Мощность охлаждающего насоса: 45 Вт
Вращение пилы: От -45 до +60 градусов
Привод: зубчатый (червячная передача)
Скорость резания: 40, 80 м/мин
Рабочая зона: +90°
±45°
+60°
330
305
205
460х250
305х250
205х250
Угол разворота рамы:
Рабочая высота стола: 850 мм
Объём гидравлического бака: 20 л
Объём бака СОЖ: 30 л
Габариты ленты: 27х0,9х3960 мм
Размер упаковки: 2310х1070х1630 мм
Масса нетто/брутто: 750/830 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
Артикул: 388125
Мощность двигателя: 1,5/2,2 кВт (3-х фазный)
термозащита перегрузки двигателя
Мощность гидравлической станции: 0,75 кВт
Мощность охлаждающего насоса: 45 Вт
Вращение пилы: От -45 до +60 градусов
Привод: зубчатый (червячная передача)
Скорость резания: 40, 80 м/мин
Рабочая зона: +90°
±45°
+60°
330
305
205
460х250
305х250
205х250
Угол разворота рамы:
Рабочая высота стола: 850 мм
Объём гидравлического бака: 20 л
Объём бака СОЖ: 30 л
Габариты ленты: 27х0,9х3960 мм
Размер упаковки: 2310х1070х1630 мм
Масса нетто/брутто: 750/830 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
Станок ленточнопильный Stalex BS-5030
Stalex BS-5030
Мощность двигателя: 3 кВт (3-х фазный)
Мощность привода гидравлической станции: 0,75 кВт
Макс. гидравлическое давление: 2.2 МРа
Мощность системы СОЖ: 0,045 кВт
Вращение пилы: 90 градусов
Привод: клиноременной
Скорость резания: 30, 50, 75 и 90 м/мин
Рабочая зона: +90°
300
500 х 300
*Объём гидравлического бака: 25 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 53 л
заливать 2/3 по уровню СОЖ
Габариты ленточного полотна: 34х1,1х4180 мм
Высота стола: 620 мм
Общие размеры станка (ДхШхВ): 2050х1100х1350 мм
Размер упаковки (ДхШхВ): 2200х1350х1700 мм
Масса нетто/брутто: 1150/1240 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
ВЫБОР ПРАВИЛЬНОГО ШАГА ЗУБА ЛЕНТОЧНОГО ПОЛОТНА
ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА ПО СТАНКУ
ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА
ВЫБОР СКОРОСТИ ЛЕНТОЧНОГО ПОЛОТНА
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПОЛОТНА
Мощность двигателя: 3 кВт (3-х фазный)
Мощность привода гидравлической станции: 0,75 кВт
Макс. гидравлическое давление: 2.2 МРа
Мощность системы СОЖ: 0,045 кВт
Вращение пилы: 90 градусов
Привод: клиноременной
Скорость резания: 30, 50, 75 и 90 м/мин
Рабочая зона: +90°
300
500 х 300
*Объём гидравлического бака: 25 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 53 л
заливать 2/3 по уровню СОЖ
Габариты ленточного полотна: 34х1,1х4180 мм
Высота стола: 620 мм
Общие размеры станка (ДхШхВ): 2050х1100х1350 мм
Размер упаковки (ДхШхВ): 2200х1350х1700 мм
Масса нетто/брутто: 1150/1240 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
ВЫБОР ПРАВИЛЬНОГО ШАГА ЗУБА ЛЕНТОЧНОГО ПОЛОТНА
ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА ПО СТАНКУ
ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА
ВЫБОР СКОРОСТИ ЛЕНТОЧНОГО ПОЛОТНА
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПОЛОТНА
Станок ленточнопильный Stalex BS-712G
Модель: Stalex BS-712G
Артикул: 388018
Резка под углом: 0° до 45° в одну сторону
при 90°: 178 мм.
при 90°: 178х305 мм.
при 45°: 127 мм.
при 45°: 120х115 мм.
Скорость вращения полотна: 29, 59, 87 м/мин
Размер полотна: 20х0,9х2362 мм.
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Мощность двигателя: 750 Вт, (3-фазный)
Привод: зубчатый
Размер упаковки: 1290х540х1150 мм.
Масса нетто/брутто: 170/194 кг.
Производство: Китай
Гарантия: 1 год
Артикул: 388018
Резка под углом: 0° до 45° в одну сторону
при 90°: 178 мм.
при 90°: 178х305 мм.
при 45°: 127 мм.
при 45°: 120х115 мм.
Скорость вращения полотна: 29, 59, 87 м/мин
Размер полотна: 20х0,9х2362 мм.
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Мощность двигателя: 750 Вт, (3-фазный)
Привод: зубчатый
Размер упаковки: 1290х540х1150 мм.
Масса нетто/брутто: 170/194 кг.
Производство: Китай
Гарантия: 1 год
