Листогибы (листогибочные станки)

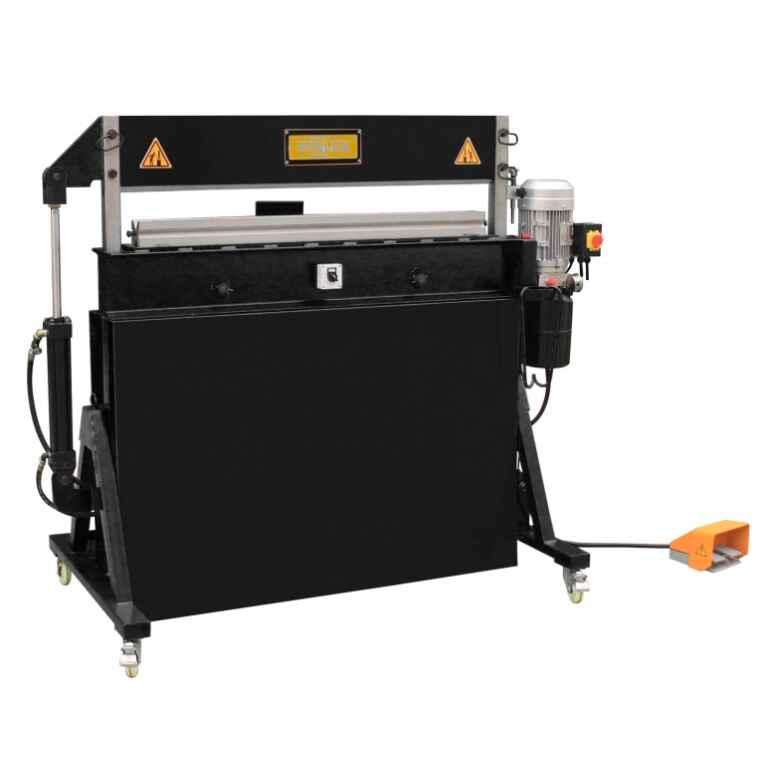

Станок листогибочный гидравлический Stalex HBV-48A
Модель: Stalex HBV-48A
Арт.: HBV-48A
Тип привода: гидравлический
Усилие в тоннах: 30 тонн
Макс. угол гибки: 90°
При гибки стали Ст3сп (Сталь конструкционная углеродистая обыкновенного качества):
Толщина 1мм: макс. угол гибки 87°
Толщина 2мм: макс. угол гибки 87°
Толщина 3мм: макс. угол гибки 88~89°
Толщина 4мм: макс. угол гибки 90°
Макс. рабочая длина: 1250 мм
*Толщина металла (?в <400 Н/мм2): 4 мм
Ход верхней балки: 120 мм
Марка стали (матрица и пуансон): 42CrMo
Твердость (матрица и пуансон): HRC20-25
Задний упор: 105-550 мм
Мощность мотора: 3,0 кВт (3-х фазный)
Общие габариты (ДхШхВ): 1990х800х1250 мм
Размеры упаковки: 2170х920х1430 мм
Вес нетто/вес брутто: 520/620 кг
Арт.: HBV-48A
Тип привода: гидравлический
Усилие в тоннах: 30 тонн
Макс. угол гибки: 90°
При гибки стали Ст3сп (Сталь конструкционная углеродистая обыкновенного качества):
Толщина 1мм: макс. угол гибки 87°
Толщина 2мм: макс. угол гибки 87°
Толщина 3мм: макс. угол гибки 88~89°
Толщина 4мм: макс. угол гибки 90°
Макс. рабочая длина: 1250 мм
*Толщина металла (?в <400 Н/мм2): 4 мм
Ход верхней балки: 120 мм
Марка стали (матрица и пуансон): 42CrMo
Твердость (матрица и пуансон): HRC20-25
Задний упор: 105-550 мм
Мощность мотора: 3,0 кВт (3-х фазный)
Общие габариты (ДхШхВ): 1990х800х1250 мм
Размеры упаковки: 2170х920х1430 мм
Вес нетто/вес брутто: 520/620 кг

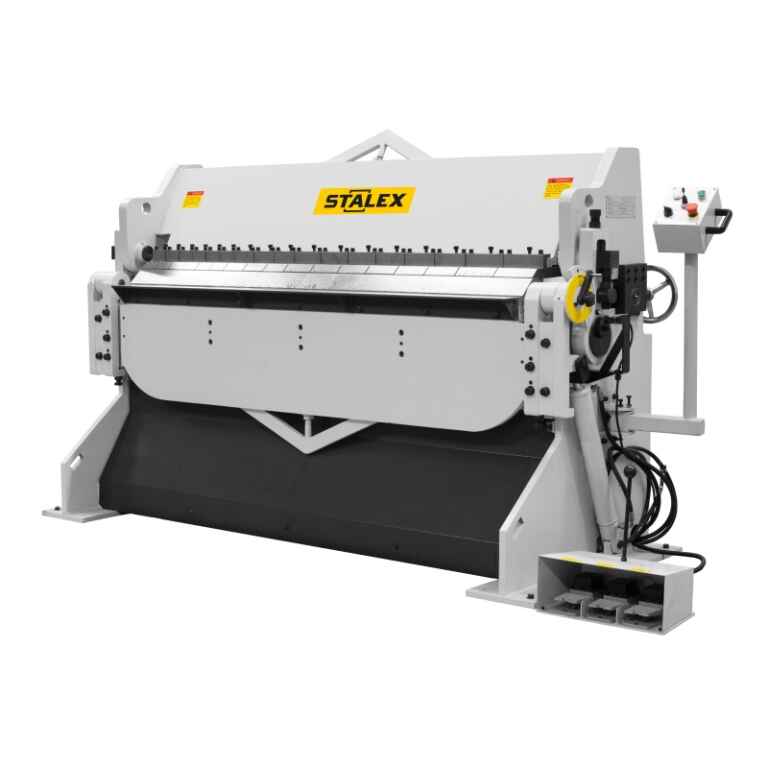

Станок листогибочный гидравлический Stalex HW1300x3.5
Наименование: HW1300x3.5
Артикул: 373501A
Макс. толщина листа (сталь 400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 1300
Угол гибки: 0 -135
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 12
Макс. выходная мощность мотора, кВт: 3,7
Объём бака гидравлики (л): 55
Необходимый уровень наполнения бака для работы (л): 40
Габаритные размеры, мм: 2050х1020х1700
Вес, кг: 1780/1880
Производитель – Китай/ Гарантия – 1год
Артикул: 373501A
Макс. толщина листа (сталь 400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 1300
Угол гибки: 0 -135
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 12
Макс. выходная мощность мотора, кВт: 3,7
Объём бака гидравлики (л): 55
Необходимый уровень наполнения бака для работы (л): 40
Габаритные размеры, мм: 2050х1020х1700
Вес, кг: 1780/1880
Производитель – Китай/ Гарантия – 1год

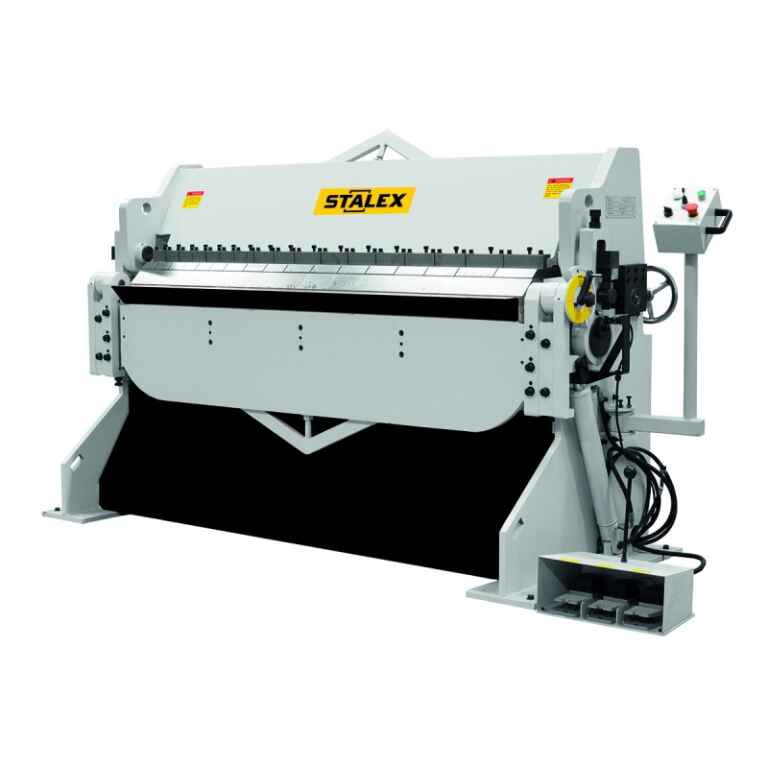

Станок листогибочный гидравлический Stalex HW1830x3.5
Наименование: HW1830x3.5
Артикул: HW1830
Макс. толщина листа (сталь 400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 1830
Угол гибки: 0 -135
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 12
Макс. выходная мощность мотора, кВт: 3,7
Объём бака гидравлики (л): 70
Необходимый уровень наполнения бака для работы (л): 48
Габаритные размеры, мм: 2650х1020х1700
Вес, кг: 2170/2300
Производитель – Китай/ Гарантия – 1год
Артикул: HW1830
Макс. толщина листа (сталь 400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 1830
Угол гибки: 0 -135
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 12
Макс. выходная мощность мотора, кВт: 3,7
Объём бака гидравлики (л): 70
Необходимый уровень наполнения бака для работы (л): 48
Габаритные размеры, мм: 2650х1020х1700
Вес, кг: 2170/2300
Производитель – Китай/ Гарантия – 1год
Станок листогибочный гидравлический Stalex HW2440x3.5
Stalex HW2440
Рабочая длина гибки, мм: 2440
Толщина материала сталь в 400МПа, мм: 3.5
Угол гибки: 135°
Ход цилиндра, мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 9-13
Макс. выходная мощность мотора, кВт: 5
Габриты, мм: 3060х1750х1650
Масса, кг: 2870
Рабочая длина гибки, мм: 2440
Толщина материала сталь в 400МПа, мм: 3.5
Угол гибки: 135°
Ход цилиндра, мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 9-13
Макс. выходная мощность мотора, кВт: 5
Габриты, мм: 3060х1750х1650
Масса, кг: 2870
Станок листогибочный гидравлический Stalex HW2500x4.0
Наименование: HW2500x4.0
Артикул: 373503A
Макс. толщина листа (сталь 400 мПа), мм: 4,0
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 2516
Угол гибки: 0 -135
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 9-13
Макс. выходная мощность мотора, кВт: 5
Объём бака гидравлики (л): 155
Необходимый уровень наполнения бака для работы (л): 120
Габаритные размеры, мм: 3250х1200х1700
Вес, кг: 2850/3000
Производитель – Китай/ Гарантия – 1год
Артикул: 373503A
Макс. толщина листа (сталь 400 мПа), мм: 4,0
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 2516
Угол гибки: 0 -135
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-85
Рабочее давление двигателя, мПа: 9-13
Макс. выходная мощность мотора, кВт: 5
Объём бака гидравлики (л): 155
Необходимый уровень наполнения бака для работы (л): 120
Габаритные размеры, мм: 3250х1200х1700
Вес, кг: 2850/3000
Производитель – Китай/ Гарантия – 1год
Станок листогибочный гидравлический Stalex HW3050x3.5
Наименование: HW3050x3.5
Артикул: HW3050
Макс. толщина листа (сталь ?400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 3050
Угол гибки: 0?-135?
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-75
Рабочее давление двигателя, мПа: 16
Макс. выходная мощность мотора, кВт: 7,5
Объём бака гидравлики (л): 155
Необходимый уровень наполнения бака для работы (л): 120
Габаритные размеры, мм: 3900х1020х1700
Вес, кг: 3400/3525
Производитель – Китай/ Гарантия – 1год
Артикул: HW3050
Макс. толщина листа (сталь ?400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 3050
Угол гибки: 0?-135?
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-75
Рабочее давление двигателя, мПа: 16
Макс. выходная мощность мотора, кВт: 7,5
Объём бака гидравлики (л): 155
Необходимый уровень наполнения бака для работы (л): 120
Габаритные размеры, мм: 3900х1020х1700
Вес, кг: 3400/3525
Производитель – Китай/ Гарантия – 1год

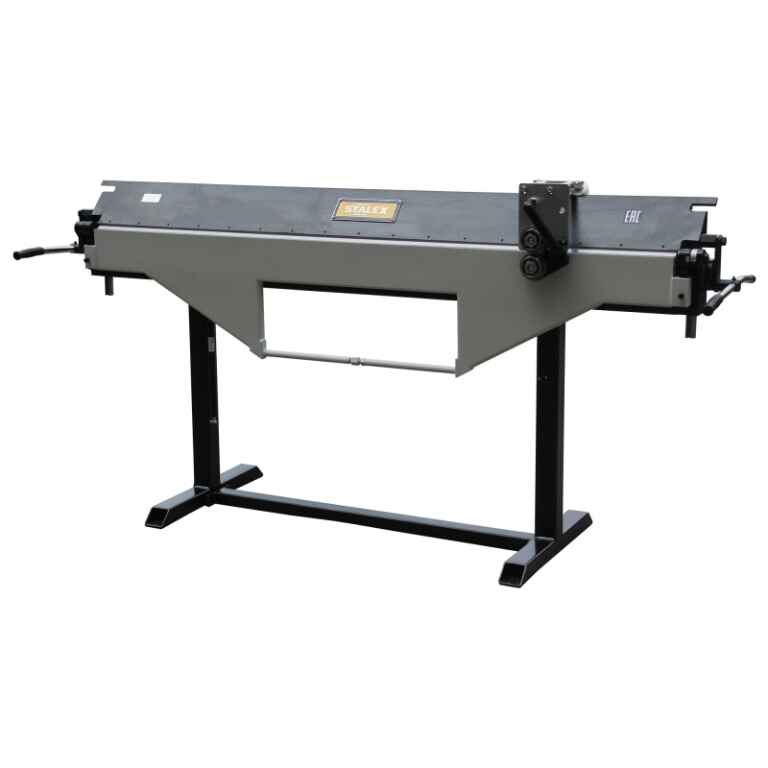

Станок листогибочный ручной Stalex BSM 2000/0.8
Модель: Stalex BSM 2000/0.8
Артикул: 373174
Макс. толщина материала, сталь ?в ?400МПа: 0,7 мм
Макс. толщина материала, сталь ?в ?320МПа: 0,8 мм
Рабочая длина (гибка и резка): 2050 мм
Макс. угол гибки: 135° за один гиб
Ширина (толщина) гибочной балки: 15 мм
Газовый амортизатор на гибочную балку: +
Газовый амортизатор на прижимную балку (2шт): +
Вертикальный подъём прижимной балки: 55 мм
Расстояние листа после резки до прижимной балки: 45 мм
Рабочая высота: 760 мм
Габариты в собранном виде: 2325х650х1000 мм
Габариты в упаковке: 2460x770x520 мм
Масса нетто/ брутто: 195/260 кг
Производство: Китай
Гарантия: 1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности ?в, который не должен превышать параметр ?в ?400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр ?в ?320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.
Артикул: 373174
Макс. толщина материала, сталь ?в ?400МПа: 0,7 мм
Макс. толщина материала, сталь ?в ?320МПа: 0,8 мм
Рабочая длина (гибка и резка): 2050 мм
Макс. угол гибки: 135° за один гиб
Ширина (толщина) гибочной балки: 15 мм
Газовый амортизатор на гибочную балку: +
Газовый амортизатор на прижимную балку (2шт): +
Вертикальный подъём прижимной балки: 55 мм
Расстояние листа после резки до прижимной балки: 45 мм
Рабочая высота: 760 мм
Габариты в собранном виде: 2325х650х1000 мм
Габариты в упаковке: 2460x770x520 мм
Масса нетто/ брутто: 195/260 кг
Производство: Китай
Гарантия: 1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности ?в, который не должен превышать параметр ?в ?400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр ?в ?320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.

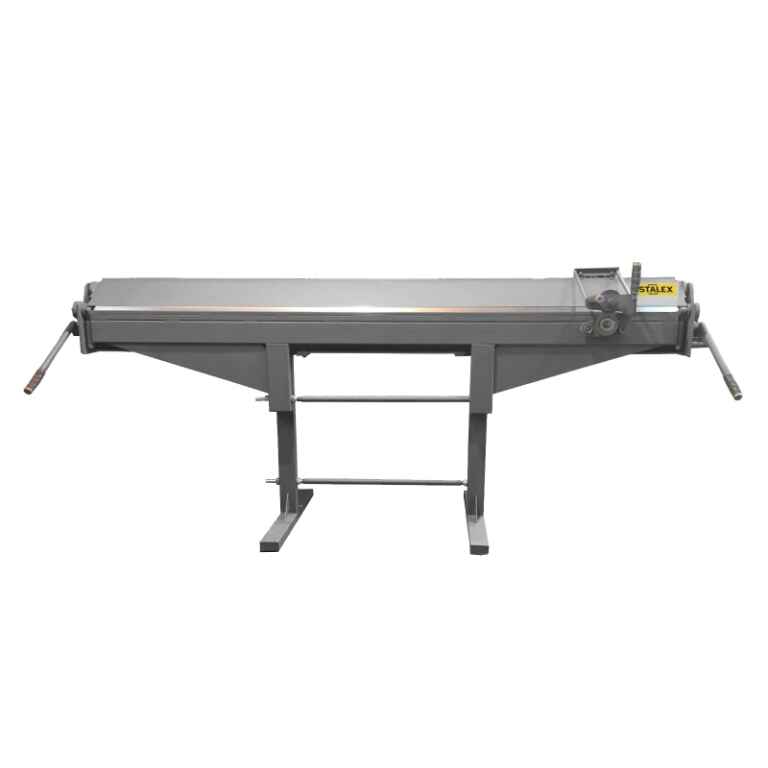

Станок листогибочный ручной Stalex BSM 2540/0.8
Модель: Stalex BSM 2540/0.8
Артикул: 373173
Макс. толщина материала, сталь в 400МПа: 0,7 мм
Макс. толщина материала, сталь в 320МПа: 0,8 мм
Рабочая длина (гибка и резка): 2540 мм
Макс. угол гибки: 135° за один гиб
Ширина (толщина) гибочной балки: 15 мм
Газовый амортизатор на гибочную балку: +
Газовый амортизатор на прижимную балку (2шт): +
Вертикальный подъём прижимной балки: 55 мм
Расстояние листа после резки до прижимной балки: 45 мм
Рабочая высота: 760 мм
Габариты в собранном виде: 2865х650х1000 мм
Габариты в упаковке: 3000х770х520 мм
Масса нетто/ брутто: 230/310 кг
Производство: Китай
Гарантия: 1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности в, который не должен превышать параметр в 400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр в 320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.
Артикул: 373173
Макс. толщина материала, сталь в 400МПа: 0,7 мм
Макс. толщина материала, сталь в 320МПа: 0,8 мм
Рабочая длина (гибка и резка): 2540 мм
Макс. угол гибки: 135° за один гиб
Ширина (толщина) гибочной балки: 15 мм
Газовый амортизатор на гибочную балку: +
Газовый амортизатор на прижимную балку (2шт): +
Вертикальный подъём прижимной балки: 55 мм
Расстояние листа после резки до прижимной балки: 45 мм
Рабочая высота: 760 мм
Габариты в собранном виде: 2865х650х1000 мм
Габариты в упаковке: 3000х770х520 мм
Масса нетто/ брутто: 230/310 кг
Производство: Китай
Гарантия: 1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности в, который не должен превышать параметр в 400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр в 320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.
Станок листогибочный ручной Stalex BSM 3000/0.5
Модель: Stalex BSM 3000/0.5
Артикул: 373175
Макс. толщина материала, сталь ?в ?400МПа: 0,5 мм
Макс. толщина материала, сталь ?в ?320МПа: 0,7 мм
Рабочая длина (гибка и резка): 3000 мм
Макс. угол гибки: 135° за один гиб
Ширина (толщина) гибочной балки: 15 мм
Газовый амортизатор на гибочную балку: +
Газовый амортизатор на прижимную балку (2шт): +
Вертикальный подъём прижимной балки: 55 мм
Расстояние листа после резки до прижимной балки: 45 мм
Рабочая высота: 760 мм
Габариты в собранном виде: 3325х650х1000 мм
Габариты в упаковке: 3460х770х520 мм
Масса нетто/ брутто: 280/360 кг
Производство: Китай
Гарантия: 1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности ?в, который не должен превышать параметр ?в ?400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,5мм. И не должен превышать параметр ?в ?320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,7мм.
Артикул: 373175
Макс. толщина материала, сталь ?в ?400МПа: 0,5 мм
Макс. толщина материала, сталь ?в ?320МПа: 0,7 мм
Рабочая длина (гибка и резка): 3000 мм
Макс. угол гибки: 135° за один гиб
Ширина (толщина) гибочной балки: 15 мм
Газовый амортизатор на гибочную балку: +
Газовый амортизатор на прижимную балку (2шт): +
Вертикальный подъём прижимной балки: 55 мм
Расстояние листа после резки до прижимной балки: 45 мм
Рабочая высота: 760 мм
Габариты в собранном виде: 3325х650х1000 мм
Габариты в упаковке: 3460х770х520 мм
Масса нетто/ брутто: 280/360 кг
Производство: Китай
Гарантия: 1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности ?в, который не должен превышать параметр ?в ?400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,5мм. И не должен превышать параметр ?в ?320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,7мм.
Станок листогибочный ручной Stalex HBM 2000
Модель STALEX: HBM 2000
Артикул: 102239
Рабочая длина (длина гиба), мм: 2500
Длина реза (отрезным ножом): 2200
ГИБКА - макс. толщина материала, мм
(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен):
Сталь в 400МПа: 1,0
Оцинкованная сталь: 1,0
Нержавеющая сталь: 0,8
Алюминий и медь: 1,2
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности в, который не должен превышать параметр в <400 MРa.:
РЕЗКА - макс. толщина материала, мм
(отрезным ножом):
Сталь: 0,8
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,8
Алюминий и медь: 1,0
Минимальная ширина загибаемой полки, мм: 5
+/-1,5
Максимальный угол гибки / дозагиб: 0-135°/180°
(можно вальцевать)
Дозагиб до 180° производиться двумя способами:
1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)

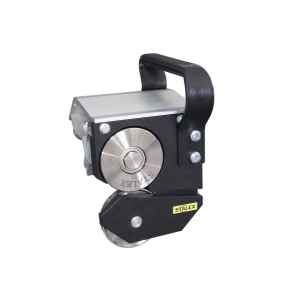

2) догибка фальцезакаточной машинкой Stalex:
Ширина (толщина) гибочной балки, мм: 20
Ширина (толщина) прижимной балки, мм: 15
Ход верхней прижимной балки, мм: 60
Отрезной роликовый нож: в стандарте
Газовый амортизатор гибочной балки: под заказ
Газовый амортизатор прижимной балки: под заказ
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм):
Эксцентриковый механизм с подшипником скольжения прижимной балки: +
Штанга + боковые шпильки регулирующие гибочную балку: +
Регулировка нижней основной балки: +
Угломер в диапазоне 0° до 135°: +
Вес станка (нетто): 230 кг
(+9 кг нож)
Габариты станка (ДхШхВ): 2800х800х1150
Гарантия: 12 месяцев
Производство: Россия
Артикул: 102239
Рабочая длина (длина гиба), мм: 2500
Длина реза (отрезным ножом): 2200
ГИБКА - макс. толщина материала, мм
(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен):
Сталь в 400МПа: 1,0
Оцинкованная сталь: 1,0
Нержавеющая сталь: 0,8
Алюминий и медь: 1,2
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности в, который не должен превышать параметр в <400 MРa.:
РЕЗКА - макс. толщина материала, мм
(отрезным ножом):
Сталь: 0,8
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,8
Алюминий и медь: 1,0
Минимальная ширина загибаемой полки, мм: 5
+/-1,5
Максимальный угол гибки / дозагиб: 0-135°/180°
(можно вальцевать)
Дозагиб до 180° производиться двумя способами:
1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)
2) догибка фальцезакаточной машинкой Stalex:
Ширина (толщина) гибочной балки, мм: 20
Ширина (толщина) прижимной балки, мм: 15
Ход верхней прижимной балки, мм: 60
Отрезной роликовый нож: в стандарте
Газовый амортизатор гибочной балки: под заказ
Газовый амортизатор прижимной балки: под заказ
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм):
Эксцентриковый механизм с подшипником скольжения прижимной балки: +
Штанга + боковые шпильки регулирующие гибочную балку: +
Регулировка нижней основной балки: +
Угломер в диапазоне 0° до 135°: +
Вес станка (нетто): 230 кг
(+9 кг нож)
Габариты станка (ДхШхВ): 2800х800х1150
Гарантия: 12 месяцев
Производство: Россия
Станок листогибочный ручной Stalex HBM 2500
Модель STALEX: HBM 2500
Артикул: 102240
Рабочая длина (длина гиба), мм: 2800
Длина реза (отрезным ножом): 2500
ГИБКА - макс. толщина материала, мм
(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен):
Сталь в 400МПа*: 1,0
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,6
Алюминий и медь: 1,2
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности в, который не должен превышать параметр в <400 MРa.:
РЕЗКА - макс. толщина материала, мм
(отрезным ножом):
Сталь: 0,8
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,8
Алюминий и медь: 1,0
Минимальная ширина загибаемой полки, мм: 7
+/-1,5
Максимальный угол гибки / дозагиб: 0-135°/180°
(можно вальцевать)
Дозагиб до 180° производиться двумя способами:
1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)
2) догибка фальцезакаточной машинкой Stalex:
Ширина (толщина) гибочной балки, мм: 20
Ширина (толщина) прижимной балки, мм: 15
Ход верхней прижимной балки, мм: 60
Отрезной роликовый нож: в стандарте
Газовый амортизатор гибочной балки: под заказ
Газовый амортизатор прижимной балки: под заказ
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм):
Эксцентриковый механизм с подшипником скольжения прижимной балки: +
Штанга + боковые шпильки регулирующие гибочную балку: +
Регулировка нижней основной балки: +
Угломер в диапазоне 0° до 135°: +
Вес станка (нетто): 260 кг
(+9 кг нож)
Габариты станка (ДхШхВ): 3100х800х1150
Гарантия: 12 месяцев
Производство: Россия
Артикул: 102240
Рабочая длина (длина гиба), мм: 2800
Длина реза (отрезным ножом): 2500
ГИБКА - макс. толщина материала, мм
(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен):
Сталь в 400МПа*: 1,0
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,6
Алюминий и медь: 1,2
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности в, который не должен превышать параметр в <400 MРa.:
РЕЗКА - макс. толщина материала, мм
(отрезным ножом):
Сталь: 0,8
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,8
Алюминий и медь: 1,0
Минимальная ширина загибаемой полки, мм: 7
+/-1,5
Максимальный угол гибки / дозагиб: 0-135°/180°
(можно вальцевать)
Дозагиб до 180° производиться двумя способами:
1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)
2) догибка фальцезакаточной машинкой Stalex:
Ширина (толщина) гибочной балки, мм: 20
Ширина (толщина) прижимной балки, мм: 15
Ход верхней прижимной балки, мм: 60
Отрезной роликовый нож: в стандарте
Газовый амортизатор гибочной балки: под заказ
Газовый амортизатор прижимной балки: под заказ
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм):
Эксцентриковый механизм с подшипником скольжения прижимной балки: +
Штанга + боковые шпильки регулирующие гибочную балку: +
Регулировка нижней основной балки: +
Угломер в диапазоне 0° до 135°: +
Вес станка (нетто): 260 кг
(+9 кг нож)
Габариты станка (ДхШхВ): 3100х800х1150
Гарантия: 12 месяцев
Производство: Россия
