Многофункциональные станки

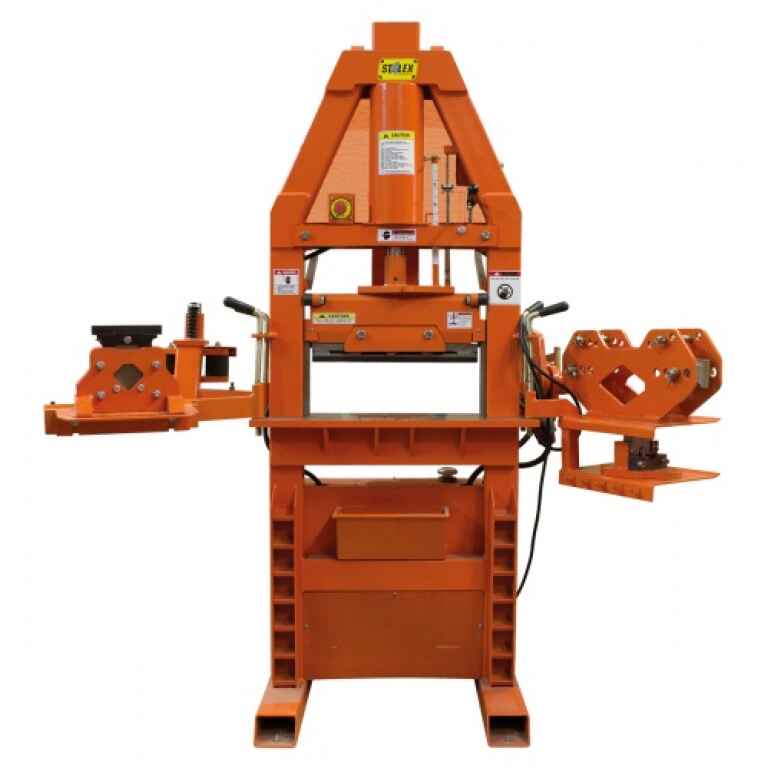

Stalex М42

Основой Мастер-станка Stalex M42 является гидравлический пресс, размещённый на осевой линий конструкции станка, усилие пресса составляет 42 тонны.

Гидравлика станка:

в верхней части станка установлен гидравлический пресс

в нижней части станка размещён гидравлический бак (из которого гидравлическое масло подаётся в двухходовой цилиндр)

Рабочий стол размещён в центральной части станка, станок имеет 4 боковые опоры, на которых можно разместить более востребованные для клиента узлы станка.

Необходимый узел подводится с боковых опор и размещается по центру рабочего стола так чтобы осевая линия гидравлического пресса совпадала с центральной частью узла.

Мастер-станок Stalex M42 обрабатывает материалы (резка, гибка, пробивка отверстий листа и полосы, резка уголка, резка профильной трубы, резка сегментов круглой трубы, гибка круглой трубы) давлением, опуская-нагнетая двухходовой цилиндр на узел станка.

Станок имеет 6 основных узлов и комплекты штампов для гибки листа и полосы, гибки круглых труб и пробивки отверстий.

Резка листовой стали

при длине резки 300мм – макс. толщина реза 9,5мм

при длине резки 200мм – макс. толщина реза 12,7

наличие смежной линейки на рабочем столе для фиксации листа для рубки под углом



Пробивка отверстий

Узел перфорирования имеет 6 комплектов пробивки отверстий – 8; 10; 12; 16; 19; 25мм пример:

пробивка отверстий 25мм при толщине до 9,5мм

пробивка отверстий 19мм при толщине до 12,7мм



Гибка круглой трубы



Узел гибки круглой трубы продавливает заготовки при помощи гидравлического двухходового цилиндра с тремя сменными рабочими опорами. Помимо трёх рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Гибка труб круглого сечения:

" (12,7мм); " (19,05мм); 1" (25,4мм); 1 " (31,75мм) ;1 (38,1мм); 2" (50,8мм)

Резка профильной трубы



Резка профильной трубы от 12мм до 50мм, толщина стенки до 4,75мм

Резка уголка и резка сегментов круглой трубы



Резка стального уголка до 75х75мм, толщина стенки до 5мм

Вырубной пресс для труб до 25,4мм

Гибка и штапмы для гибки



Гибка листа - длина 500мм, толщина до 20мм
Stalex M42
Макс. усилие: 42 тонн
Габаритные размеры: 1210х1000х2350 мм
Масса: 500 кг

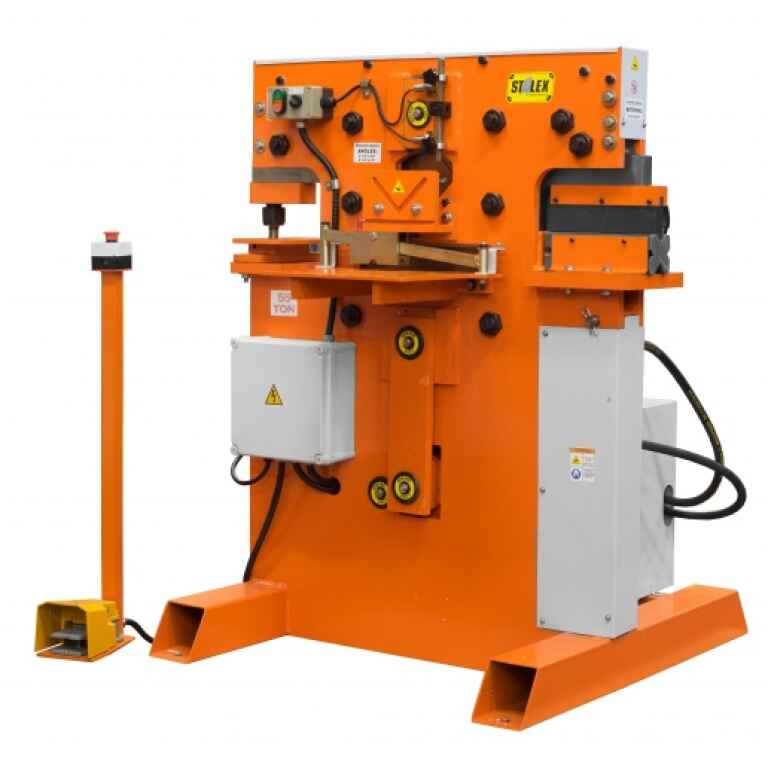

Металлообрабатывающий станок Stalex M55 — является многофункциональными пресс-ножницами, предназначен для резки, гибки, пробивки отверстий в полосовой, профильной (круглое сечение), угловой стали.

Широко применяется в машиностроении, на ремонтных заводах, строительных площадках и др. Станок может быть использован, как самостоятельная единица, так и в составе поточных автоматических линий. Дополнительно к станку можно приобрести широкий ассортимент дополнительных опций для обработки листовой, профильной (квадратное сечение) стали, прутка и труб.

Усилие станка 55 тонн, станок оснащен выносной стойкой.

Металлообрабатывающему станку Stalex M55 с усилием 55 тонн свойственны высокая мощность, надежность и производительность. Он найдет себе применение как на крупных производствах, так и на небольших предприятиях. Все операции проводятся на одном станке, что позволяет обрабатывать заготовки в более короткие сроки с малыми трудозатратами в любой ремонтной мастерской, на строительных площадках, а также на крупном машиностроительном производстве. Станок оснащен выносной стойкой.

Прочная стальная конструкция и большой ассортимент дополнительной оснастки дают возможность применять многофункциональные пресс-ножницы, для обработки металлопроката разных размеров и различного профиля.



Особенности:

• Многофункциональные пресс-ножницы для резки, гибки, пробивки отверстий в листовой, полосовой, профильной и угловой стали

• Высококачественные режущие ножи

• Прочная стальная конструкция

• Станок оснащен выносной стойкой с педалью и кнопкой аварийной остановки

• Широкий ассортимент дополнительной оснастки



Комплектация
Гибка листа
Пресс-форма имеет 4 паза для гибки листа толщиной до 6 мм и длиной до 305 мм
Пробивка отверстий
Узел перфорирования имеет 7 комплектов оправок
для пробивки отверстий – 5; 8; 12; 15; 18; 21; 27мм
V-образная высечка
Высекаемый угол 92° в металле толщиной до 10 мм
Вырубка седловин на торцах круглых труб
Вырубной пресс для труб 20; 25,4; 32; 40; 51мм

: Прямоугольная высечка
Резка листовой стали
Максимальная ширина листа - 355 мм, Максимальная толщина листовой стали - 10 мм
Резка уголка
Максимальный размер уголка - 100х100, Максимальная толщина - 6 мм
Резка прутка
Максимальный 32 мм
Stalex M55
Макс. усилие
55 тонн
Мощность двигателя
3,7 кВт (5 л.с.)
Габаритные размеры
1150х1100х1500 мм
Масса нетто/брутто
1125/1815 кг
