Плоскошлифовальные станки
Плоскошлифовальные станки

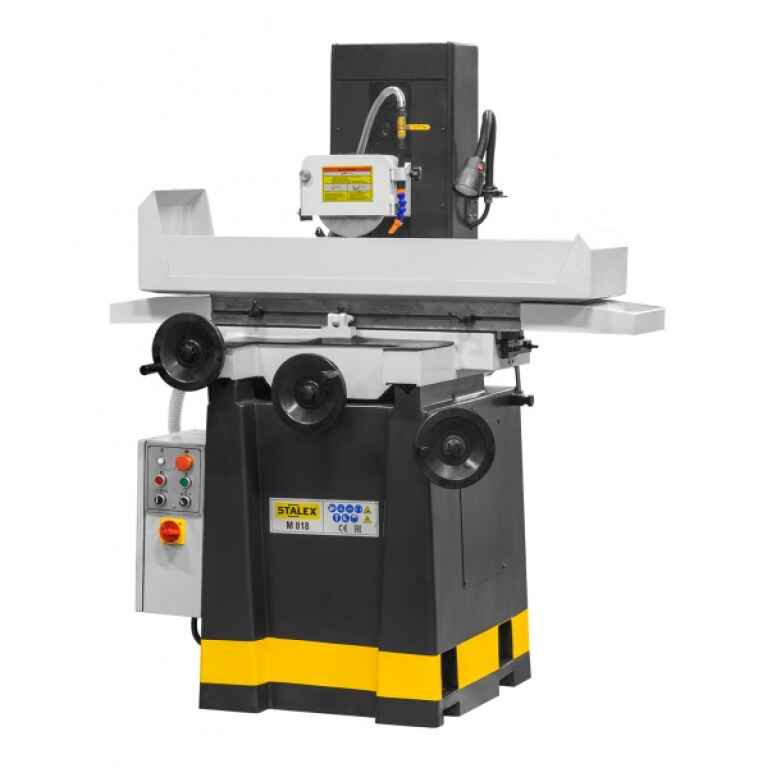

Плоскошлифовальный станок STALEX M818A
Модель: M818
Размер стола: 450х210 мм
Т-образный паз: 1/13 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 225 мм
Макс. расстояние ось шпинделя-стол: 440 мм
Размер электромагнитного стола: 200х400 мм
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
- вручную: 500 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Макс. ручное поперечное перемещение: 240 мм
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса попер. перемещения: 0,02 мм
ВЕРТИКАЛЬНАЯ ПОДАЧА:
Перемещение шпинделя за оборот маховика: 1 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 13мм, max 20
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Выходная мощность: 1,1 кВт
Объем бака СОЖ: 55 л
Гидростанция: 0,5 кВт
Потребляемая мощность: 1,5 кВт
Габаритные размеры (ДхШхВ), мм: 1460х1200х1740
Габариты упаковки (ДхШхВ): 1500х1650х1980 мм
Масса нетто/брутто: 850/970 кг
Размер стола: 450х210 мм
Т-образный паз: 1/13 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 225 мм
Макс. расстояние ось шпинделя-стол: 440 мм
Размер электромагнитного стола: 200х400 мм
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
- вручную: 500 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Макс. ручное поперечное перемещение: 240 мм
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса попер. перемещения: 0,02 мм
ВЕРТИКАЛЬНАЯ ПОДАЧА:
Перемещение шпинделя за оборот маховика: 1 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 13мм, max 20
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Выходная мощность: 1,1 кВт
Объем бака СОЖ: 55 л
Гидростанция: 0,5 кВт
Потребляемая мощность: 1,5 кВт
Габаритные размеры (ДхШхВ), мм: 1460х1200х1740
Габариты упаковки (ДхШхВ): 1500х1650х1980 мм
Масса нетто/брутто: 850/970 кг

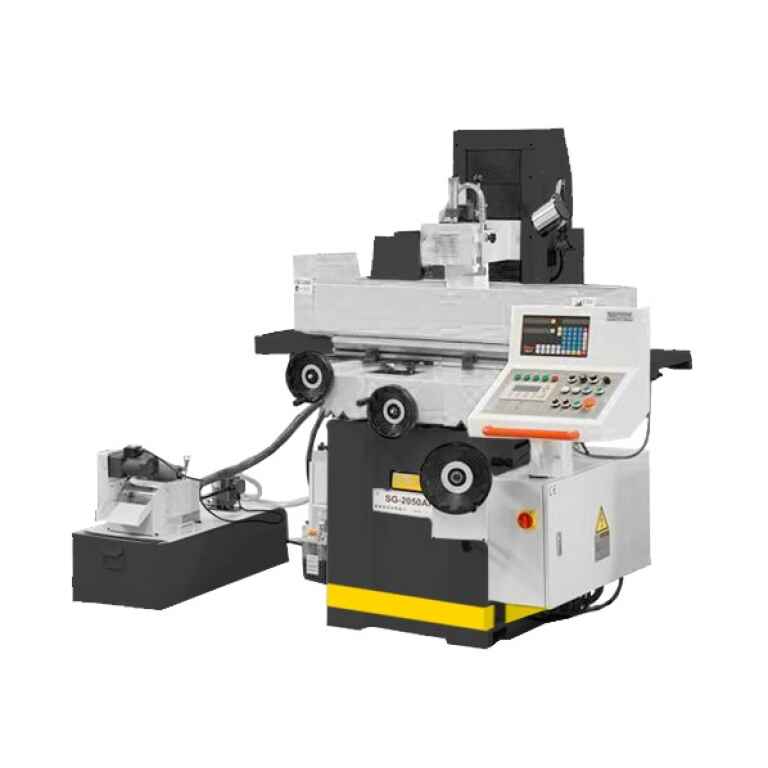

Плоскошлифовальный станок STALEX SG-2050AHD
Модель: SG 2050 AHD
Размер стола: 200х500 мм
Т-образный паз: 1/14 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 240 мм
Макс. расстояние ось шпинделя-стол: 450 мм
Размер электромагнитного стола: 200х460 мм
Максимальная нагрузка на стол: 180 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
Автоматическое перемещение стола: 0,1-8 мм/цикл
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 480 мм/мин
Вертикальное перемещение шпинделя за оборот маховика: 2 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Скорость поперечного перемещения стола: 0,5-8 мм/цикл
Поперечный ход стола за оборот маховика: 4 мм/об
Ускоренное поперечное перемещение стола: 990 м/мин
Цена деления нониуса поперечного переем.: 0,02 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 20 мм
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Мощность шпинделя: 2,2 кВт
Общая номинальная мощность: 3,0 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 50 л
Объем бака гидросистемы: 70 л
Мощность двигателя гидравлики: 0,75 кВт
Двигатель вертикальной подачи: 0,5 кВт
Габаритные размеры (ДхШхВ), мм: 2160х1650х1840 мм
Масса нетто/брутто: 1640/1800 кг
Размер стола: 200х500 мм
Т-образный паз: 1/14 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 240 мм
Макс. расстояние ось шпинделя-стол: 450 мм
Размер электромагнитного стола: 200х460 мм
Максимальная нагрузка на стол: 180 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
Автоматическое перемещение стола: 0,1-8 мм/цикл
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 480 мм/мин
Вертикальное перемещение шпинделя за оборот маховика: 2 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Скорость поперечного перемещения стола: 0,5-8 мм/цикл
Поперечный ход стола за оборот маховика: 4 мм/об
Ускоренное поперечное перемещение стола: 990 м/мин
Цена деления нониуса поперечного переем.: 0,02 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 20 мм
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Мощность шпинделя: 2,2 кВт
Общая номинальная мощность: 3,0 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 50 л
Объем бака гидросистемы: 70 л
Мощность двигателя гидравлики: 0,75 кВт
Двигатель вертикальной подачи: 0,5 кВт
Габаритные размеры (ДхШхВ), мм: 2160х1650х1840 мм
Масса нетто/брутто: 1640/1800 кг
Плоскошлифовальный станок STALEX SG-2550AHD
Модель: SG 2550 AHD
Размер стола: 250х510 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 275 мм
Макс. расстояние ось шпинделя-стол: 450 мм
Размер электромагнитного стола: 250х500 мм
Максимальная нагрузка на стол: 180 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 480 мм/мин
Вертикальное перемещение шпинделя за оборот маховика: 2 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 4 мм/об
Цена деления нониуса поперечного переем.: 0,02 мм
Ускоренное поперечное перемещение стола: 990 м/мин
Автоматическое поперечное перемещение стола: 0,5-8 мм/цикл
ШПИНДЕЛЬ:
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 20 мм
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Мощность шпинделя: 2,2 кВт
Общая номинальная мощность: 3,75 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 50 л
Объем бака гидросистемы: 70 л
Мощность двигателя гидравлики: 0,75 кВт
Двигатель поперечной подачи: 0,04 кВт
Двигатель вертикальной подачи: 0,5 кВт
Занимаемая площадь (ДхВ), мм: 1900х2050х1840 мм
Габариты упаковки, мм: 2000х2100х1950
Масса нетто/брутто: 1750/2050 кг
Размер стола: 250х510 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 275 мм
Макс. расстояние ось шпинделя-стол: 450 мм
Размер электромагнитного стола: 250х500 мм
Максимальная нагрузка на стол: 180 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 480 мм/мин
Вертикальное перемещение шпинделя за оборот маховика: 2 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 4 мм/об
Цена деления нониуса поперечного переем.: 0,02 мм
Ускоренное поперечное перемещение стола: 990 м/мин
Автоматическое поперечное перемещение стола: 0,5-8 мм/цикл
ШПИНДЕЛЬ:
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 20 мм
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Мощность шпинделя: 2,2 кВт
Общая номинальная мощность: 3,75 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 50 л
Объем бака гидросистемы: 70 л
Мощность двигателя гидравлики: 0,75 кВт
Двигатель поперечной подачи: 0,04 кВт
Двигатель вертикальной подачи: 0,5 кВт
Занимаемая площадь (ДхВ), мм: 1900х2050х1840 мм
Габариты упаковки, мм: 2000х2100х1950
Масса нетто/брутто: 1750/2050 кг
Плоскошлифовальный станок STALEX SG-3063AHD
Модель: SG 3063 AHD
Размер стола: 305х635 мм
Т-образный паз: 3/14 мм
Макс. длина продольного шлифования: 765 мм
Макс. длина поперечного шлифования: 340 мм
Макс. расстояние ось шпинделя-стол: 580 мм
Размер электромагнитного стола: 300х600 мм
Максимальная нагрузка на стол: 270 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 460 мм/мин
Цена деления нониуса вертикального перемещения: 0,005 мм/об
Вертикальное перемещение за один оборот маховика: 2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса поперечного перемещения: 0,02 мм
Автоматическое перемещение стола: 0,5-8 мм/цикл
Ускоренное перемещение стола: 990 мм/мин
ШПИНДЕЛЬ:
Частота вращения шпинделя: 1450 об/мин
Диаметр шлифовального круга: 350 мм
Ширина шлифовального круга: 40 мм
Отверстие шлифовального круга: 127 мм
МОЩНОСТЬ:
Мощность шпинделя: 4,0 кВт
Общая номинальная мощность: 9,0 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 100 л
Объем бака гидросистемы: 85 л
Мощность двигателя гидравлики: 2,2 кВт
Двигатель поперечной подачи: 0,04 кВт
Двигатель вертикального перемещения: 0,5 кВт
Габариты станка(ДхШхВ), мм: 2350х2220х1910
Масса нетто/брутто: 2375/2850 кг
Размер стола: 305х635 мм
Т-образный паз: 3/14 мм
Макс. длина продольного шлифования: 765 мм
Макс. длина поперечного шлифования: 340 мм
Макс. расстояние ось шпинделя-стол: 580 мм
Размер электромагнитного стола: 300х600 мм
Максимальная нагрузка на стол: 270 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 460 мм/мин
Цена деления нониуса вертикального перемещения: 0,005 мм/об
Вертикальное перемещение за один оборот маховика: 2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса поперечного перемещения: 0,02 мм
Автоматическое перемещение стола: 0,5-8 мм/цикл
Ускоренное перемещение стола: 990 мм/мин
ШПИНДЕЛЬ:
Частота вращения шпинделя: 1450 об/мин
Диаметр шлифовального круга: 350 мм
Ширина шлифовального круга: 40 мм
Отверстие шлифовального круга: 127 мм
МОЩНОСТЬ:
Мощность шпинделя: 4,0 кВт
Общая номинальная мощность: 9,0 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 100 л
Объем бака гидросистемы: 85 л
Мощность двигателя гидравлики: 2,2 кВт
Двигатель поперечной подачи: 0,04 кВт
Двигатель вертикального перемещения: 0,5 кВт
Габариты станка(ДхШхВ), мм: 2350х2220х1910
Масса нетто/брутто: 2375/2850 кг

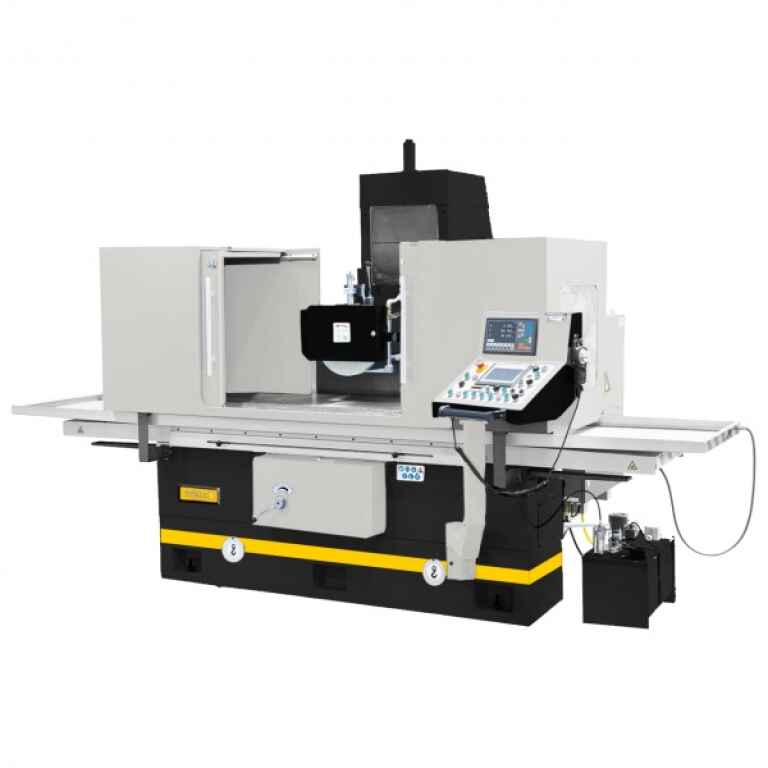

Плоскошлифовальный станок STALEX SG-50160AHD
Модель: SG 50160 AHD
Размер стола: 500х1600 мм
Т-образный паз: 3/18 мм
Электромагнитные плиты(р-р/кол-во): 500х800/2 шт.
Макс. длина продольного шлифования: 1700 мм
Макс. длина поперечного шлифования: 560 мм
Макс. расстояние ось шпинделя-стол: 600 мм
Максимальная нагрузка на стол: 900 кг
Скорость продольного перемещения стола, плавно: 5-25 мм/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,015/0,02/0,03/0,04 мм
Ускоренное вертикальное перемещение: 50-500 мм/мин
Цена деления нониуса вертикального перемещения: 0,005 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 5 мм
Цена деления нониуса поперечного перемещения: 0,02 мм
Автоматическое поперечное перемещение стола: 0,5-30 мм/цикл
Ускоренное поперечное перемещение стола: 50-600 м/мин
ШПИНДЕЛЬ:
Частота вращения шпинделя: 1450 об/мин
Диаметр шлифовального круга: 350 мм
Ширина шлифовального круга: 50 мм
Отверстие шлифовального круга: 127 мм
МОЩНОСТЬ:
Мощность шпинделя: 7,5 кВт
Общая номинальная мощность: 13,2 кВт
Двигатель вертикального перемещения: 0,5 кВт
Мощность двигателя гидравлики: 3,0 кВт
Габаритные размеры (ДхШхВ), мм: 5640х2250х2500 мм
Масса нетто/брутто: 6000/6350 кг
Размер стола: 500х1600 мм
Т-образный паз: 3/18 мм
Электромагнитные плиты(р-р/кол-во): 500х800/2 шт.
Макс. длина продольного шлифования: 1700 мм
Макс. длина поперечного шлифования: 560 мм
Макс. расстояние ось шпинделя-стол: 600 мм
Максимальная нагрузка на стол: 900 кг
Скорость продольного перемещения стола, плавно: 5-25 мм/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,015/0,02/0,03/0,04 мм
Ускоренное вертикальное перемещение: 50-500 мм/мин
Цена деления нониуса вертикального перемещения: 0,005 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 5 мм
Цена деления нониуса поперечного перемещения: 0,02 мм
Автоматическое поперечное перемещение стола: 0,5-30 мм/цикл
Ускоренное поперечное перемещение стола: 50-600 м/мин
ШПИНДЕЛЬ:
Частота вращения шпинделя: 1450 об/мин
Диаметр шлифовального круга: 350 мм
Ширина шлифовального круга: 50 мм
Отверстие шлифовального круга: 127 мм
МОЩНОСТЬ:
Мощность шпинделя: 7,5 кВт
Общая номинальная мощность: 13,2 кВт
Двигатель вертикального перемещения: 0,5 кВт
Мощность двигателя гидравлики: 3,0 кВт
Габаритные размеры (ДхШхВ), мм: 5640х2250х2500 мм
Масса нетто/брутто: 6000/6350 кг

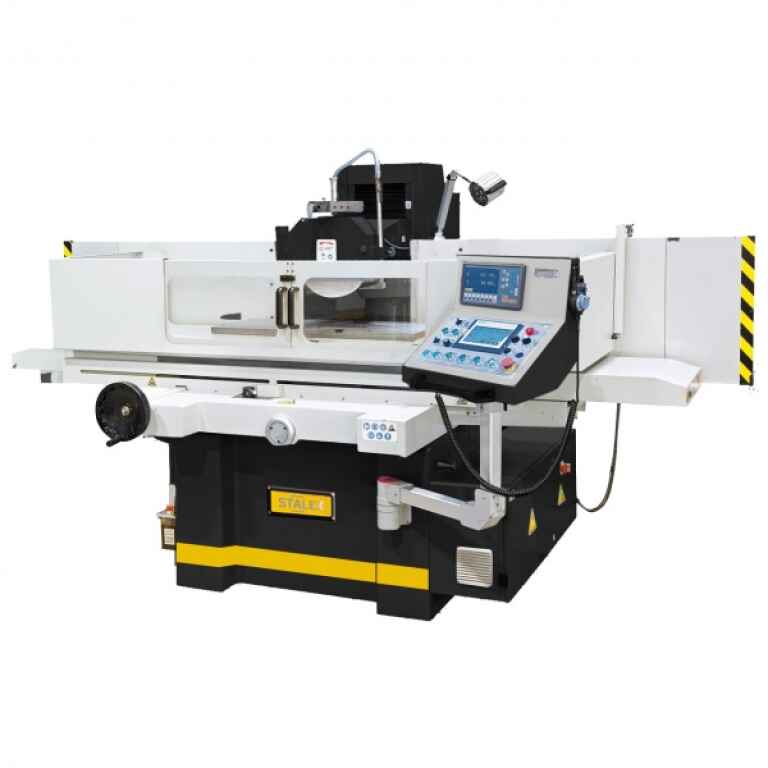

Плоскошлифовальный станок STALEX SG-SG-40100AHD
Модель: SG 40100 AHD
Размер стола: 405х1020 мм
Т-образный паз: 3/14 мм
Макс. длина продольного шлифования: 1130 мм
Макс. длина поперечного шлифования: 450 мм
Макс. расстояние ось шпинделя-стол: 580 мм
Размер электромагнитного стола: 400х1000 мм
Максимальная нагрузка на стол: 600 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 480 мм/мин
Цена деления нониуса вертикального перемещения: 0,005 мм/об
Вертикальное перемещение за оборот маховика: 2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса поперечного перемещения: 0,02 мм
Автоматическое перемещение стола: 0,5-8 мм/цикл
Ускоренное перемещение стола: 990 м/мин
ШПИНДЕЛЬ:
Частота вращения шпинделя: 1450 об/мин
Диаметр шлифовального круга: 350 мм
Ширина шлифовального круга: 40 мм
Отверстие шлифовального круга: 127 мм
МОЩНОСТЬ:
Мощность шпинделя: 4,0 кВт
Общая номинальная мощность: 9,0 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 100 л
Объем бака гидравлики: 85 л
Мощность двигателя гидравлики: 2,2 кВт
Мощность двигателя вертикального перемещения: 0,5 кВт
Двигатель поперечной подачи: 0,04 кВт
Габаритные размеры (ДхШхВ), мм: 3100х2200х1900 мм
Масса нетто/брутто: 3700/4050 кг
Размер стола: 405х1020 мм
Т-образный паз: 3/14 мм
Макс. длина продольного шлифования: 1130 мм
Макс. длина поперечного шлифования: 450 мм
Макс. расстояние ось шпинделя-стол: 580 мм
Размер электромагнитного стола: 400х1000 мм
Максимальная нагрузка на стол: 600 кг
Скорость продольного перемещения стола, плавно: 7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоподача вертикальная: 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение: 480 мм/мин
Цена деления нониуса вертикального перемещения: 0,005 мм/об
Вертикальное перемещение за оборот маховика: 2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса поперечного перемещения: 0,02 мм
Автоматическое перемещение стола: 0,5-8 мм/цикл
Ускоренное перемещение стола: 990 м/мин
ШПИНДЕЛЬ:
Частота вращения шпинделя: 1450 об/мин
Диаметр шлифовального круга: 350 мм
Ширина шлифовального круга: 40 мм
Отверстие шлифовального круга: 127 мм
МОЩНОСТЬ:
Мощность шпинделя: 4,0 кВт
Общая номинальная мощность: 9,0 кВт
Двигатель СОЖ: 0,125 кВт
Объем бака СОЖ: 100 л
Объем бака гидравлики: 85 л
Мощность двигателя гидравлики: 2,2 кВт
Мощность двигателя вертикального перемещения: 0,5 кВт
Двигатель поперечной подачи: 0,04 кВт
Габаритные размеры (ДхШхВ), мм: 3100х2200х1900 мм
Масса нетто/брутто: 3700/4050 кг
