Профилегибы (трубогибы)

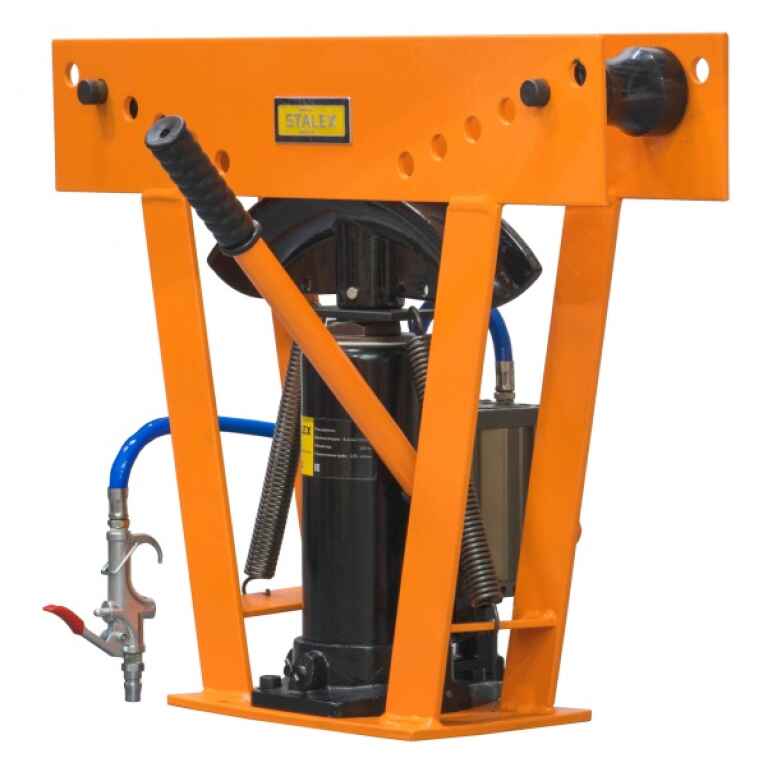

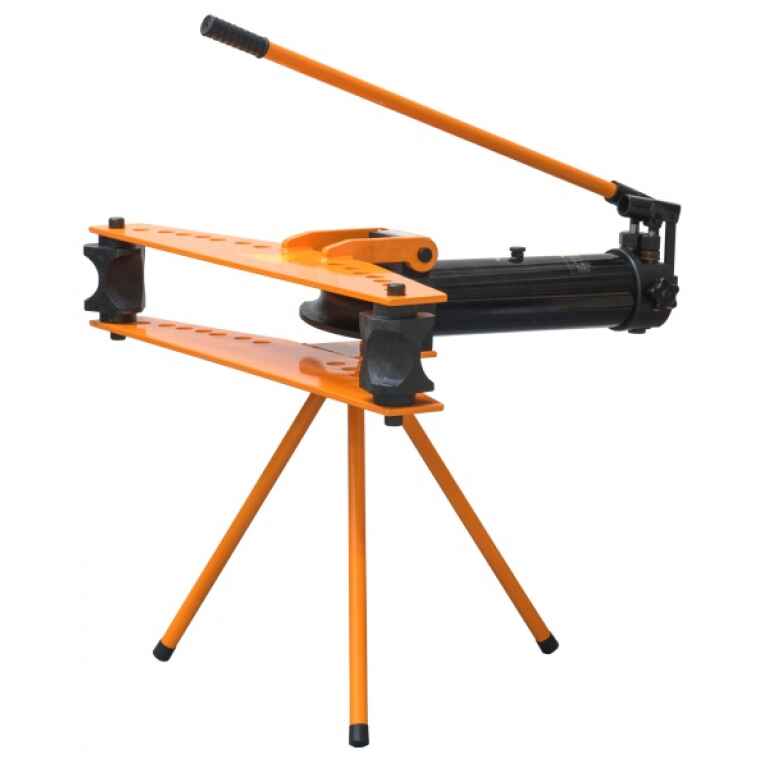

Трубогиб пневмогидравлический STALEX HB-12Q
STALEX HB-12Q
Макс. усилие, т: 12
Давление воздуха пневматической системы: 8 кг /120 фунтов на квадратный дюйм
Макс. ход поршня, мм: 210
Стандартные штампы
(водогазопроводные, бесшовные, полимерные) : Дюймы
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
мм: 22
28
34
43
50
62
Толщина стенки, мм: 2,75 - 4,5
Макс. угол гибки: 90°
Размер упаковки, мм: 630х250х500
Масса брутто, кг: 45
Макс. усилие, т: 12
Давление воздуха пневматической системы: 8 кг /120 фунтов на квадратный дюйм
Макс. ход поршня, мм: 210
Стандартные штампы
(водогазопроводные, бесшовные, полимерные) : Дюймы
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
мм: 22
28
34
43
50
62
Толщина стенки, мм: 2,75 - 4,5
Макс. угол гибки: 90°
Размер упаковки, мм: 630х250х500
Масса брутто, кг: 45
Трубогиб пневмогидравлический STALEX HB-16Q
STALEX HB-16Q
Макс. усилие, т: 16
Давление воздуха пневматической системы: 8 кг /120 фунтов на квадратный дюйм
Макс. ход поршня, мм: 240
Стандартные штампы
(водогазопроводные, бесшовные, полимерные) : Дюймы
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
мм: 22
28
34
43
50
62
79
90
Толщина стенки, мм: 2,75 - 5
Макс. угол гибки: 90°
Размер упаковки, мм: 700х630х210
Масса, кг: 70

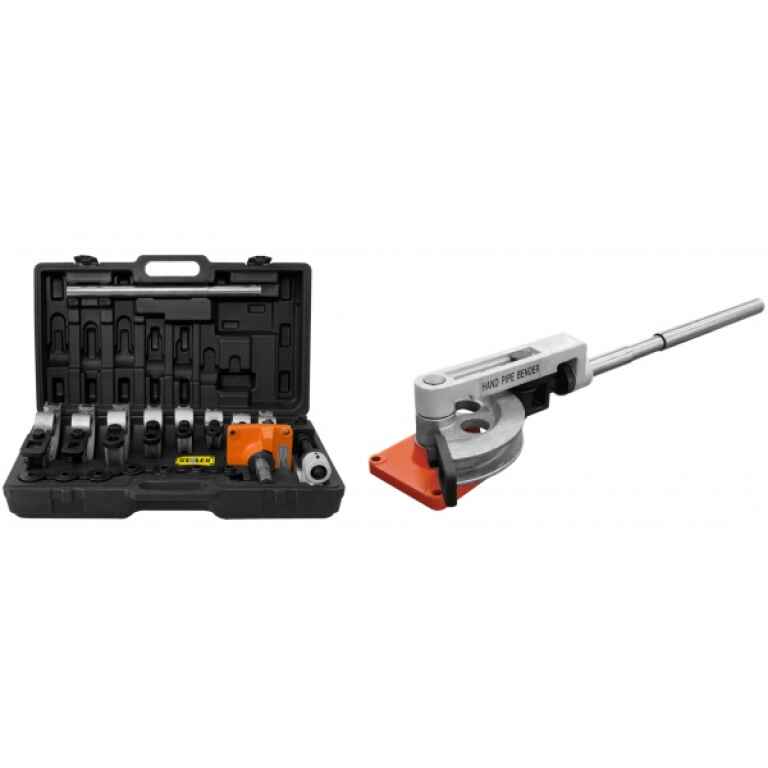

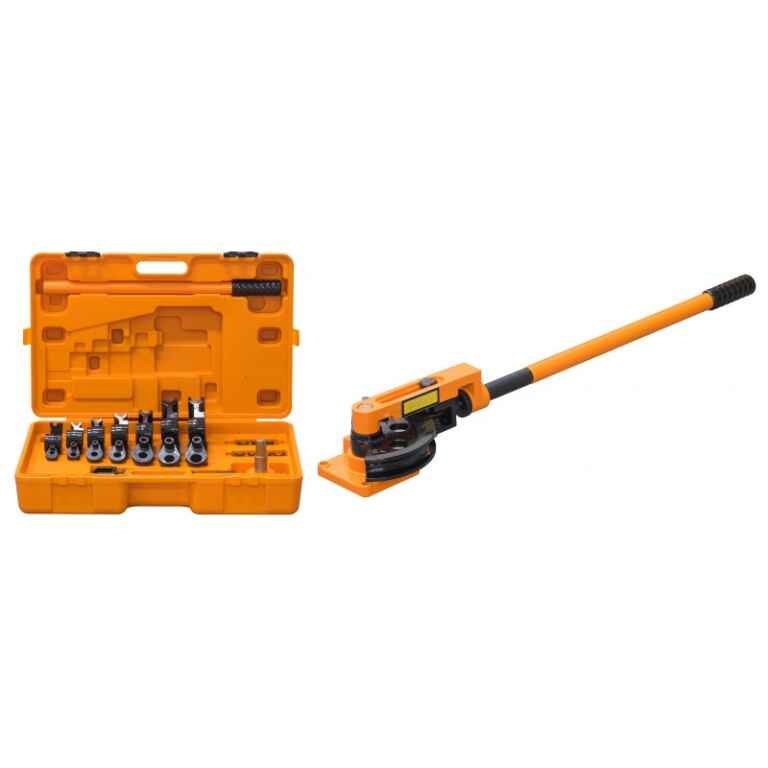

Трубогиб ручной Stalex MY-22
Наименование: Ручной трубогиб Stalex MY-22
Труба круглого сечения (внешний диаметр) дюймы / мм: 3/8"
1/2"
9/16"
5/8"
3/4"
7/8"
9,52: 12,7
14,3
15,87
19,05
22,22
Труба квадратного сечения (внешний диаметр) дюймы / мм: 3/4"
1"
19,05: 25,4
Толщина стенки трубы: 0,8-1,2мм
Макс. угол гибки: 180
Размер упаковки: 630х380х160мм
Вес нетто/брутто: 24,5 / 26кг
Справочная информация:
Размеры гибочных
штампов (дюйм)
Размеры гибочных
штампов D (мм)
А
(мм)
Минимальный радиус
гибки В (мм)
3/8"
10,5
100
42,25
1/2"
13
120
51
9/16"
15
140
60
5/8"
16,5
160
69
3/4"
20
182
78,25
7/8"
23
221
95,75
3/4"
20
200
83,5
1"
26
220
90,5
Труба круглого сечения (внешний диаметр) дюймы / мм: 3/8"
1/2"
9/16"
5/8"
3/4"
7/8"
9,52: 12,7
14,3
15,87
19,05
22,22
Труба квадратного сечения (внешний диаметр) дюймы / мм: 3/4"
1"
19,05: 25,4
Толщина стенки трубы: 0,8-1,2мм
Макс. угол гибки: 180
Размер упаковки: 630х380х160мм
Вес нетто/брутто: 24,5 / 26кг
Справочная информация:
Размеры гибочных
штампов (дюйм)
Размеры гибочных
штампов D (мм)
А
(мм)
Минимальный радиус
гибки В (мм)
3/8"
10,5
100
42,25
1/2"
13
120
51
9/16"
15
140
60
5/8"
16,5
160
69
3/4"
20
182
78,25
7/8"
23
221
95,75
3/4"
20
200
83,5
1"
26
220
90,5

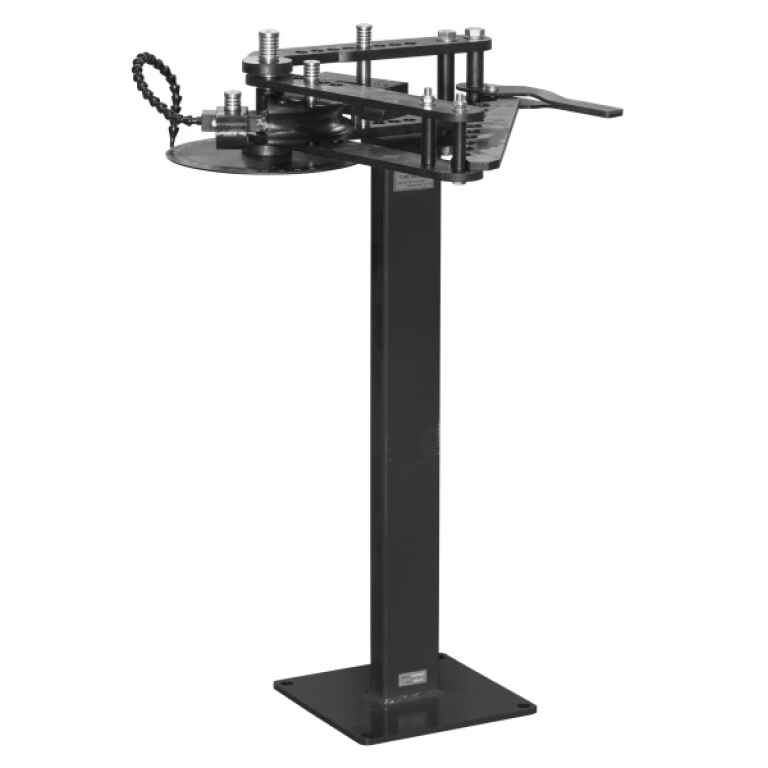

Трубогиб ручной Stalex RB-1 на подставке
Тип профиля: Параметры обрабатываемых заготовок, мм
Круг (труба)
?12,7мм (1/2'')
?14,22мм (9/16''):
?15,85мм (5/8''):
?19,05мм (3/4''):
?25,4мм (1''):
Характеристики
Значение
Габариты, мм
980х340х360
Угол гибки
до 180°
Масса нетто/брутто, кг
64/67
Максимальные допустимые толщины стенки трубы для стали Q235
Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества)
Оправка
Толщина стенки
?12,7мм (1/2'') R – 60мм (59мм)
1,75 мм
?14,22мм (9/16'') R – 70мм (69мм)
2 мм
?15,85мм (5/8'') R – 80мм (79мм)
2 мм
?19,05мм (3/4'') R – 90мм
2,5 мм
?22,19мм (7/8'') R – 100мм (99мм)
2,5 мм
?25,4мм (1'') R – 110мм (109мм)
2,75 мм

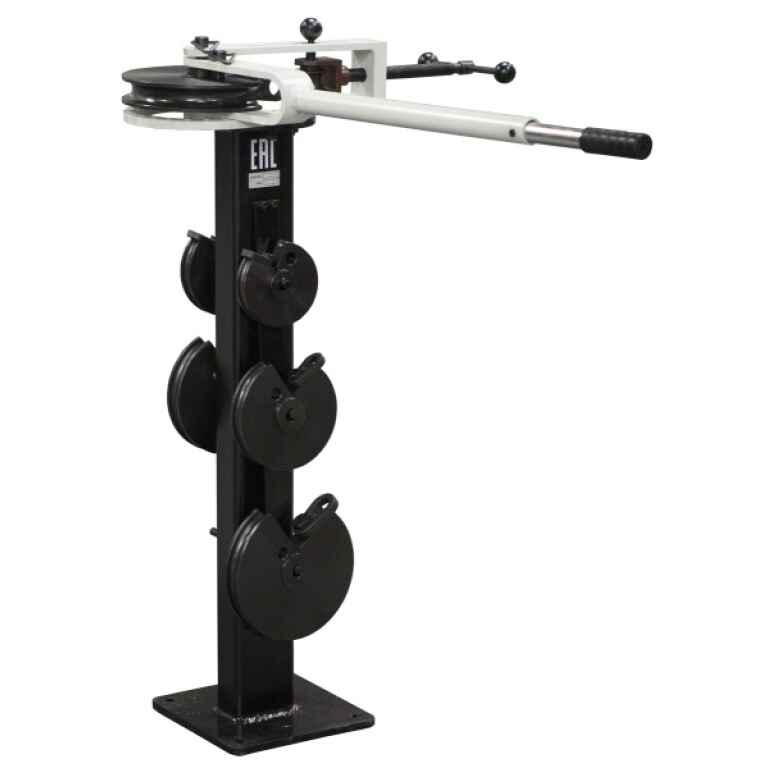

Трубогиб ручной универсальный STALEX TB-3
Тип профиля: Параметры обрабатываемых заготовок, мм
Круг (труба)
25,4мм (1'') х R штампа 76,2мм (3'')
38,1мм (1-1/2'') х R штампа 127мм (5''):
44,45мм (1-3/4'') х R штампа 152,4мм (6''):
Угол гибки: до 120° (до 180° - под заказ)
Габариты, мм: 980х340х360
Масса нетто/брутто, кг: 64/67
Максимальные допустимые толщины стенки трубы для стали Q235
Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества)
Оправка
Толщина стенки
25,4мм (1'') х R штампа 76,2мм (3'')
3 мм
38,1мм (1-1/2'') х R штампа 127мм (5'')
3,5 мм
44,45мм (1-3/4'') х R штампа 152,4мм (6'')
3,75 мм
Примеры дополнительной оснастки:
Наименование
Артикул
Гибочный штамп 25x25мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун)
101615
Гибочный штамп 30x30мм, R114.3мм (4.5"), 120° для TB-3 (ролик/скоба/ползун)
101616
Гибочный штамп 40x40мм, R177.8мм (7"), 120° для TB-3 (ролик/скоба/ползун)
101613
Гибочный штамп 22мм, R76.2мм (3"), 120° для TB-3 (ролик/скоба/ползун)
101622
Гибочный штамп 22мм, R76.2мм (3"), 180° для TB-3 (ролик/скоба/ползун)
101618
Гибочный штамп 32мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун)
101623
Гибочный штамп 32мм, R101.6мм (4"), 180° для TB-3 (ролик/скоба/ползун)
101621
Гибочный штамп 40мм, R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун)
101617
Гибочный штамп 44,45мм (1-3/4''), R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун)
101614

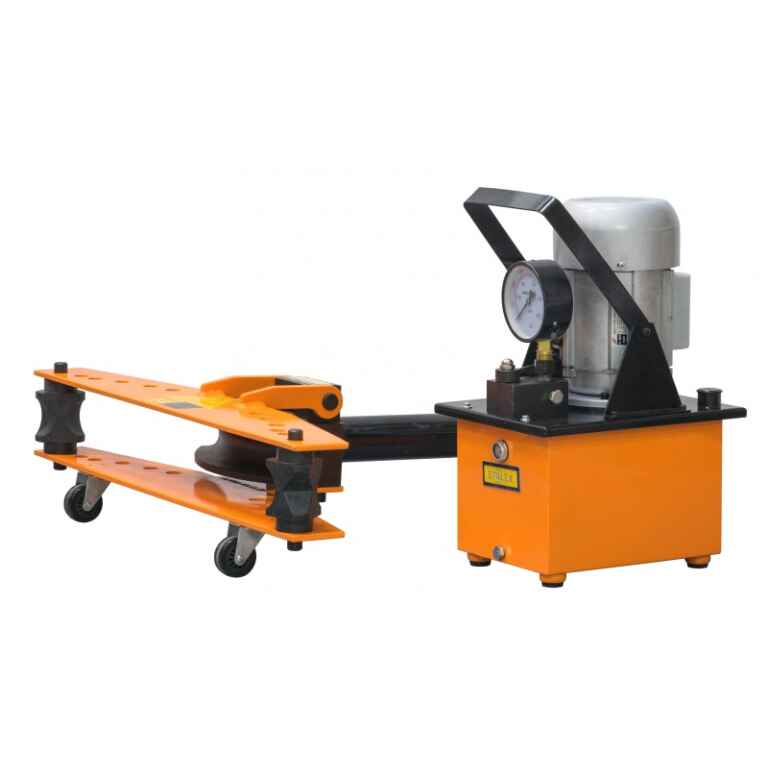

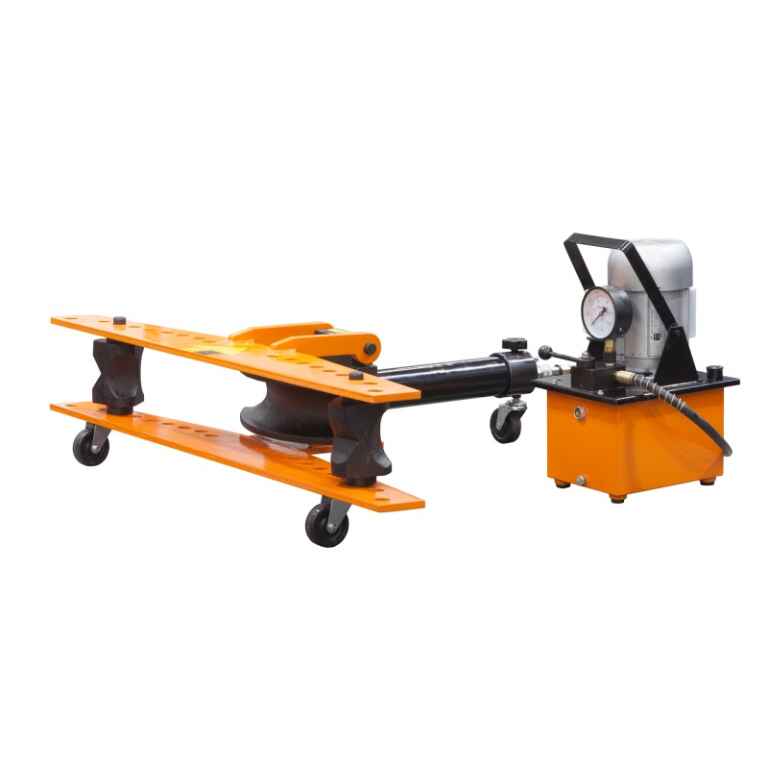

Трубогиб электрогидравлический Stalex EHPB-4D
Наименование: Трубогиб гидравлический Stalex ЕHPB-4D
Артикул: HHW-4D
Макс. усилие: 23 тонн
Макс. длина хода ползуна: 370мм
Стандартные штампы под трубы (водогазопроводные, бесшовные, полимерные): 1/2”
3/4”
1”
1-1/4”
1-1/2”
2”
2-1/2”
3”
4”
22мм: 28мм
34мм
43мм
50мм
62мм
79мм
90мм
110мм
Толщина стенки: 2,75 – 6мм
Макс. угол гибки: 90°
Электродвигатель + масляный насос:
Номинальное давление: в режиме низкого давления 2 MПa / в режиме высокого давления 70 MПa
Номинальный расход: в режиме низкого давления 5 л/мин /
в режиме высокого давления 0,70 л/мин
Напряжение: 220 В
Мощность: 750 Вт
Частота: 50Гц
Маслобак: 8 л
Доступный объем масла: 6 л
Скорость вращения: 1400 об/мин
Размеры (электродвигателя +
масляный насос): 305х245х510 мм
Вес (электродвигателя + масляный насос): 23 кг
Размер упаковки: 1180х460х320мм
Общий вес: 174кг
Артикул: HHW-4D
Макс. усилие: 23 тонн
Макс. длина хода ползуна: 370мм
Стандартные штампы под трубы (водогазопроводные, бесшовные, полимерные): 1/2”
3/4”
1”
1-1/4”
1-1/2”
2”
2-1/2”
3”
4”
22мм: 28мм
34мм
43мм
50мм
62мм
79мм
90мм
110мм
Толщина стенки: 2,75 – 6мм
Макс. угол гибки: 90°
Электродвигатель + масляный насос:
Номинальное давление: в режиме низкого давления 2 MПa / в режиме высокого давления 70 MПa
Номинальный расход: в режиме низкого давления 5 л/мин /
в режиме высокого давления 0,70 л/мин
Напряжение: 220 В
Мощность: 750 Вт
Частота: 50Гц
Маслобак: 8 л
Доступный объем масла: 6 л
Скорость вращения: 1400 об/мин
Размеры (электродвигателя +
масляный насос): 305х245х510 мм
Вес (электродвигателя + масляный насос): 23 кг
Размер упаковки: 1180х460х320мм
Общий вес: 174кг
