Трубонарезные станки
Трубонарезные станки

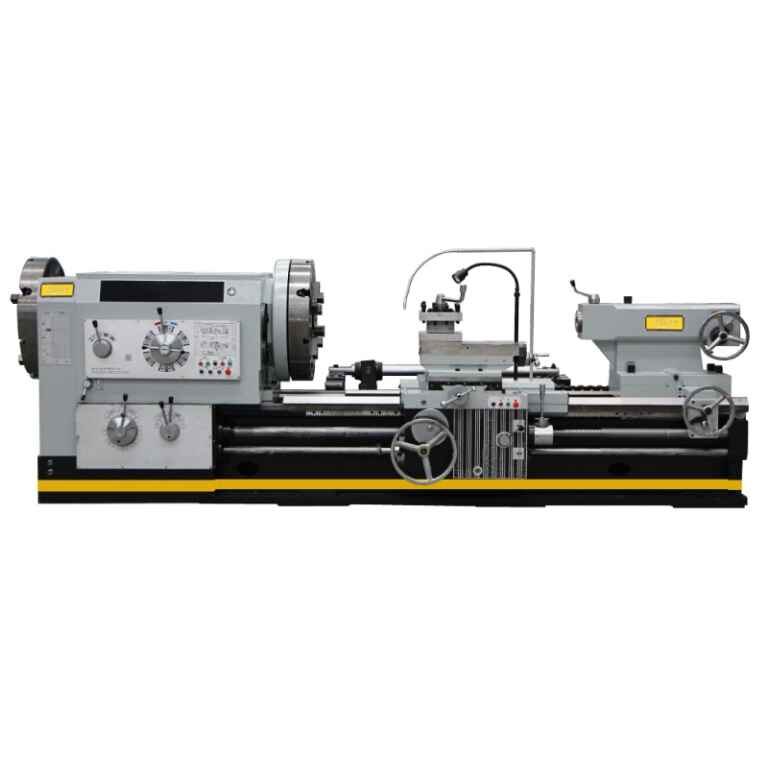

Трубонарезной станок STALEX Q1327x1500
Модель:: Q1327x1500
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 12: 16-380
об/мин
Диапазон диаметров для нарезания резьбы: ?130-?270 мм
4-х кулачковая планшайба: ? 800 мм
Проходное отверстие шпинделя: ?280 мм
Поперечный ход: 520 мм
Продольная подача ось X(40): 0,05-1,5 мм/об
Поперечная подача ось Z(40): 0,1-3 мм/об
Метрическая резьба, 30: 1-30 мм
Дюймовая резьба, 27: 28-1 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4800?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 10000 кг
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 12: 16-380
об/мин
Диапазон диаметров для нарезания резьбы: ?130-?270 мм
4-х кулачковая планшайба: ? 800 мм
Проходное отверстие шпинделя: ?280 мм
Поперечный ход: 520 мм
Продольная подача ось X(40): 0,05-1,5 мм/об
Поперечная подача ось Z(40): 0,1-3 мм/об
Метрическая резьба, 30: 1-30 мм
Дюймовая резьба, 27: 28-1 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4800?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 10000 кг
Трубонарезной станок STALEX Q1327x3000
Модель:: Q1327x3000
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 12: 16-380
об/мин
Диапазон диаметров для нарезания резьбы: ?130-?270 мм
4-х кулачковая планшайба: ? 800 мм
Проходное отверстие шпинделя: ?280 мм
Поперечный ход: 520 мм
Продольная подача ось X(40): 0,05-1,5 мм/об
Поперечная подача ось Z(40): 0,1-3 мм/об
Метрическая резьба, 30: 1-30 мм
Дюймовая резьба, 27: 28-1 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 6300?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 11500 кг
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 12: 16-380
об/мин
Диапазон диаметров для нарезания резьбы: ?130-?270 мм
4-х кулачковая планшайба: ? 800 мм
Проходное отверстие шпинделя: ?280 мм
Поперечный ход: 520 мм
Продольная подача ось X(40): 0,05-1,5 мм/об
Поперечная подача ось Z(40): 0,1-3 мм/об
Метрическая резьба, 30: 1-30 мм
Дюймовая резьба, 27: 28-1 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 6300?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 11500 кг
Трубонарезной станок STALEX Q1332x1500
Модель:: Q1332x1500
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 7,5-280 об/мин
Диапазон диаметров для нарезания резьбы: ?190-?320 мм
4-х кулачковая планшайба: ?780 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?330 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4900?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 11200 кг
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 7,5-280 об/мин
Диапазон диаметров для нарезания резьбы: ?190-?320 мм
4-х кулачковая планшайба: ?780 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?330 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4900?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 11200 кг
Трубонарезной станок STALEX Q1332x3000
Модель:: Q1332x3000
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 7,5-280 об/мин
Диапазон диаметров для нарезания резьбы: ?190-?320 мм
4-х кулачковая планшайба: ?780 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?330 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 6400?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 13000 кг
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 7,5-280 об/мин
Диапазон диаметров для нарезания резьбы: ?190-?320 мм
4-х кулачковая планшайба: ?780 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?330 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 6400?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 13000 кг
Трубонарезной станок STALEX Q1338x1500
Модель:: Q1338x1500
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 6-205
об/мин
Диапазон диаметров для нарезания резьбы: ?190-?380 мм
4-х кулачковая планшайба: ?850 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?390 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4400?2100?1700 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 12100 кг
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 6-205
об/мин
Диапазон диаметров для нарезания резьбы: ?190-?380 мм
4-х кулачковая планшайба: ?850 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?390 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4400?2100?1700 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 12100 кг
Трубонарезной станок STALEX Q1338x3000
Модель:: Q1338x3000
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 6-205
об/мин
Диапазон диаметров для нарезания резьбы: ?190-?380 мм
4-х кулачковая планшайба: ?850 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?390 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 6400?2100?1700 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 14300 кг
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 6-205
об/мин
Диапазон диаметров для нарезания резьбы: ?190-?380 мм
4-х кулачковая планшайба: ?850 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?390 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 6400?2100?1700 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 14300 кг
