Инструментальный фрезерный станок STALEX WFM 850 Servo

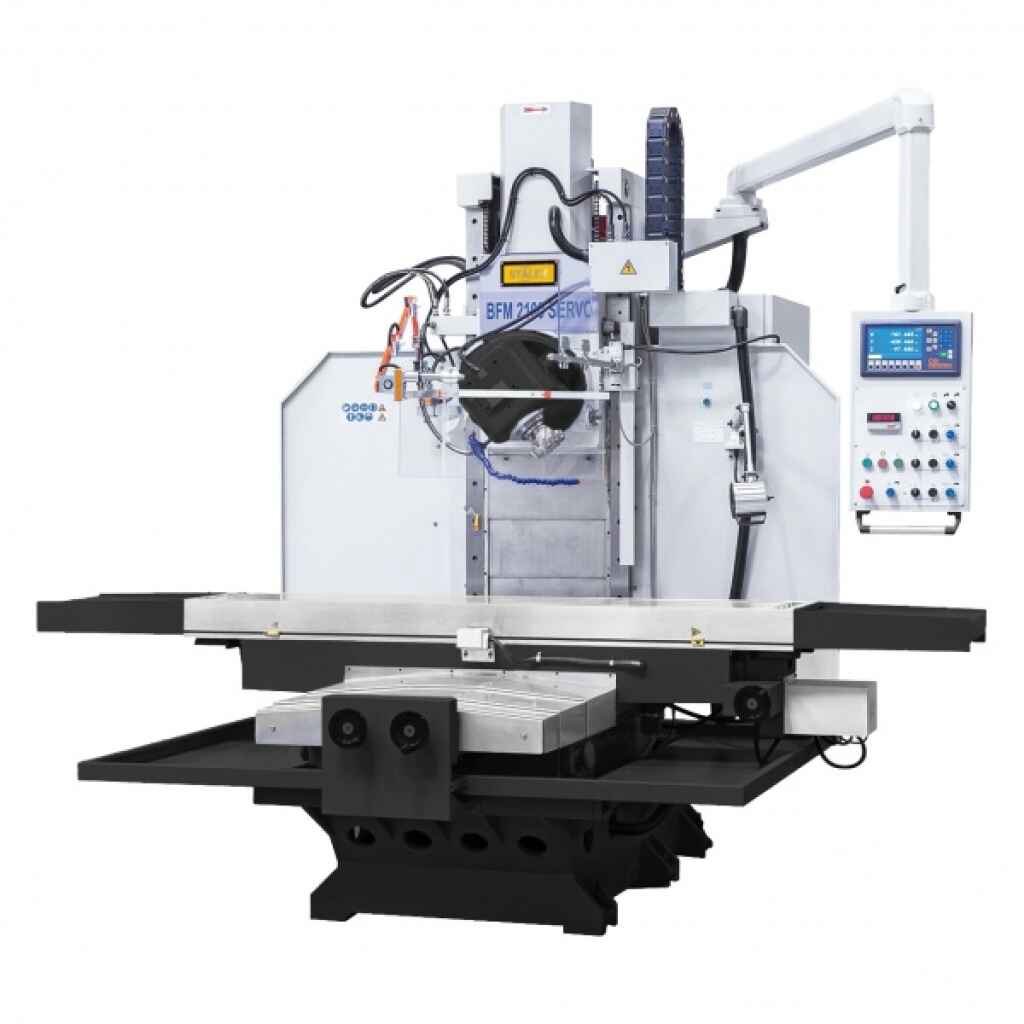

Бесконсольный универсально-фрезерный станок STALEX BFM2100 DRO

6 247 500 ₽

Параметры: BFM2100 Servo
Конус шпинделя: ISO50, 7:24
Размер стола: 2100 500 мм
Максимальная нагрузка на стол: 1800 кг
Перемещение по осям X, Y: 1500 650 мм
Т-образные пазы : 4-20-100 мм
Расстояние между осью шпинделя и колонной: 610 мм
Расстояние шпиндель/стол(вертикально): 0 – 650 мм
Расстояние шпиндель /стол(горизонтально): 8-660 мм
Диапазон оборотов шпинделя,2(Серводвигатель): 6-300/30-1500 об/мин
Поворот фрезерной головки : 360
Скорость подачи по X, Y (Бесступенчато): 2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато): 2,5-2500 мм/мин
Ускоренные подачи X/Y: 6000 мм/мин
Ускоренное перемещение по оси Z: 3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z: 18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z: 3,6 кВт
Мощность главного привода(сервомотор): 11,0 кВт
Системы СОЖ: 0,9 кВт
Габариты станка(ДхШхВ): 3220x2420x2800 мм
Габариты упаковки: 2900х2250х2900 мм
Вес нетто/брутто: 7300/7500 кг

Инструментальный фрезерный станок Stalex WFM 800 Servo

3 625 250 ₽

STALEX WFM 800 Servo
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2): 40 – 260/260-2000 об/мин
Ход пиноли шпинделя: 60 мм
Диапазон наклона головки, влево/вправо: ±90?
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 45-445 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 800x400 мм
Размер вертикального рабочего стола: 1020x225 мм
Перемещение стола по оси Х: 405 мм
Перемещение стола по оси Z: 400 мм
Перемещение стола по оси Y: 400 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 200 кг
Напряжение сети: 380 В
Мощность мотора подач X/Y/Z: 2,0/2,0/1,5 кВт
Мощность главного двигатея: 3,75 кВт
Мощность насоса помпы: 0,4 кВт
Габаритные размеры (ДхШхВ): 1560х1780х1930 мм
Масса: 1500 кг

Универсально-фрезерный станок STALEX MUF65 DRO

1 096 500 ₽

MUF65
Макс. диаметр сверления(Сталь/Чугун): 25/30 мм
Макс. диаметр торцевого фрезерования: 100 мм
Макс. диаметр концевого фрезерования: 25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 8: 90-2000 об/мин
Конус шпинделя: ISO40
Ход пиноли шпинделя: 120 мм
Диапазон наклона головки: ±45
Расстояние шпиндель-стол: 200-400 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 9: 40-1300 об/мин
Конус шпинделя: ISO40
Расстояние шпиндель-стол: 35-370 мм
ФРЕЗЕРНЫЙ СТОЛ:
Размер стола: 1270x280 мм
Максимальная нагрузка на стол: 125 кг
Ход стола по оси Х x Y x Z: 750 (680 авт.)x230x360 мм
Ускоренный ход стола по оси Х ,8: 32-700 мм/мин
Автоподача пиноли шпинделя: 0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости: ±45
Т-образные пазы, 4: 14 мм
Напряжение питания: 380 В
Мощность выходная вертик./горизонт. шпинделя: 1,5 кВт
Мощность потребляемая вертик./горизонт. шпинделя: 2,2 кВт
Габаритные размеры: 1580х1450х2100 мм
Масса: 1300 кг

Универсально-фрезерный станок STALEX MUF85 Servo

2 125 000 ₽

Модель станка: MUF85 Servo
Размер стола: 1325х360 мм
Перемещение стола по оси X: 1100 мм
Перемещение стола по оси Y: 320 мм
Перемещение стола по оси Z: 450 мм
Диапазон рабочих подач по осям Х/ Y/ Z: 30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z: 1200/800/600 мм/мин
Т-пазы: 3-18-80
Конус шпинделя: ISO50 7:24(гор)
ISO40 7:24(верт.)
Ход пиноли шпинделя: 127 мм
Автоподача пиноли шпинделя: 0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол: 180-630 мм
Поворот стола в горизонтальной плоскости: ±45
Расстояние от оси горизонтального шпинделя до поверхности стола: 0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли: 245 мм
Перемещения консоли в горизонтальной плоскости: 550 мм
Скорость вращения шпинделя, кол-во: 60-1800 об/мин (гор.),12
65-4660 об/мин (верт.),16
Мощность главного двигателя: 5.0 (гор)/5.5(верт) кВт
Крутящий момент AC сервопривода по осям X, Y, Z: 15 Nм
Объем бака СОЖ: 55 л
Объем масла в горизонтальной коробке передач: 14 л
Габаритные размеры упаковки: 2520?2200?2500 мм
Масса нетто/брутто: 2780/2980 кг

Универсально-фрезерный станок STALEX MUF90 Servo

2 805 000 ₽

:
Модель станка: MUF90 Servo
Размер стола: 1600х360 мм
Перемещение стола по оси X: 1300 мм
Перемещение стола по оси Y: 320 мм
Перемещение стола по оси Z: 450 мм
Диапазон рабочих подач по осям Х/ Y/ Z: 30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z: 1200/800/600 мм/мин
Т-пазы: 3-18-80 мм
Конус шпинделя: ISO50 7:24(гор)
ISO40 7:24(верт)
Ход пиноли шпинделя: 127 мм
Автоподача пиноли шпинделя: 0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол: 180-630 мм
Поворот стола в горизонтальной плоскости: ±45
Расстояние от оси горизонтального шпинделя до поверхности стола: 0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли: 245 мм
Перемещения консоли в горизонтальной плоскости: 550 мм
Скорость вращения шпинделя: 60-1800 об/мин (гор),12
65-4660 об/мин (верт),16
Мощность главного двигателя: 5.0 (гор)/ 5.5(верт) кВт
Крутящий момент AC сервопривода оси X, Y, Z: 15 Nм
Габаритные размеры упаковки: 2500?2200?2500 мм
Объем бака СОЖ: 55 л
Объем масла в горизонтальной коробке передач: 14 л
Масса нетто/брутто: 2850/3050 кг

Универсально-фрезерный станок Stalex X6326B

1 534 250 ₽

Stalex X6326B
Макс. диаметр сверления(чугун): 40 (автоподача 16) мм
Макс. диаметр торцевого фрезерования: 125 мм
Макс. диаметр концевого фрезерования: 25 мм
Макс. диаметр резьбонарезания: М16
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 12: 67-2010 об/мин
Конус шпинделя: ISO40 DIN 2080
Ход пиноли шпинделя: 120 мм
Автоматическая подача пиноли: 0,1/0,15/0,3 мм/об
Диапазон наклона головки: ±45?
Расстояние шпиндель-стойка: 200-550 мм
Расстояние шпиндель-стол: 80-420 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 12: 40-1300 об/мин
Конус шпинделя: ISO40 DIN 2080
Расстояние шпиндель-стол: 0-340 мм
ФРЕЗЕРНЫЙ СТОЛ:
Размер стола: 1120х260 мм
Ход стола по оси Х x Y: 600х300 мм
Диапазон подач: 24-402 мм/мин
Т-образные пазы, 3: 14 мм
Напряжение питания: 380 В
Выходная мощность, вертик./горизонт., S1 100: 1,5/2,2 кВт
Потребляемая мощность, вертик./горизонт., S6 40%: 2,2 кВт
Габаритные размеры: 1580?1450?2150 мм
Масса: 1480 кг

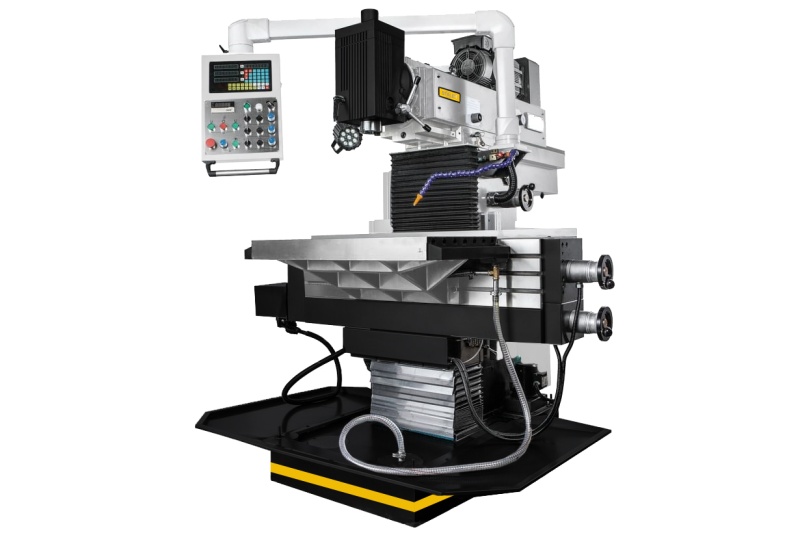

Модель: WFM 850 Servo
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),: 40 – 260/260-2000
Ход пиноли шпинделя: 60 мм
Диапазон наклона головки, влево/вправо: ±90?
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 70-520 мм
Расстояние от оси вертикального шпинделя до стойки: 170-620 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 850×450 мм
Размер вертикального рабочего стола: 1190×250 мм
Перемещение стола по оси Х: 600 мм
Перемещение стола по оси Z: 450 мм
Перемещение стола по оси Y: 450 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 300 кг
Напряжение сети: 380 В
Мощность мотора подач X/Y/Z,: 1,5/1,5/2,3 кВт
Мощность главного двигателя,: 5,5 кВт
Мощность насоса помпы:: 0,4 кВт
Габаритные размеры (ДхШхВ): 1600х1800х2000 мм
Масса: 1700 кг
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности:

Высокая жесткость конструкции станка

Удобное расположение органов управления станка с одной стороны

Вертикальный и горизонтальный шпиндели

Наклон вертикальной головки влево/вправо

Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП

УЦИ по осям X, Y, Z (Sino)

Встроенное устройство подвода СОЖ и поддон для сбора стружки

Лампа местного освещения

Управляемое перемещение фрезерного стола по 3-м координатам

Централизованная система смазки фрезерного стола

Электрокомпоненты Schneider electric

Изготовлен по стандарту СЕ

Комплект поставки

Пульт управления нового образца с УЦИ

Зажимная тяга M16

Переходник ISO40/MT3

Переходник ISO40/MT2

Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)

Опора для горизонтального фрезерования

Оправки для горизонтального фрезерования: ISO 40/?16 мм; ISO 40/?22 мм; ISO 40/ ?27 мм; ISO 40/?32 мм

Система подвода СОЖ

Сертификат точности

Поддон для сбора стружки

Инструкция по эксплуатации

Лампа LED местного освещения

Характеристики и описание

Доставка (вес)
Номер по номенклатуре	WFM 850 Servo

Бесконсольный универсально-фрезерный станок STALEX BFM2100 DRO

6 247 500 ₽

Параметры: BFM2100 Servo
Конус шпинделя: ISO50, 7:24
Размер стола: 2100 500 мм
Максимальная нагрузка на стол: 1800 кг
Перемещение по осям X, Y: 1500 650 мм
Т-образные пазы : 4-20-100 мм
Расстояние между осью шпинделя и колонной: 610 мм
Расстояние шпиндель/стол(вертикально): 0 – 650 мм
Расстояние шпиндель /стол(горизонтально): 8-660 мм
Диапазон оборотов шпинделя,2(Серводвигатель): 6-300/30-1500 об/мин
Поворот фрезерной головки : 360
Скорость подачи по X, Y (Бесступенчато): 2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато): 2,5-2500 мм/мин
Ускоренные подачи X/Y: 6000 мм/мин
Ускоренное перемещение по оси Z: 3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z: 18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z: 3,6 кВт
Мощность главного привода(сервомотор): 11,0 кВт
Системы СОЖ: 0,9 кВт
Габариты станка(ДхШхВ): 3220x2420x2800 мм
Габариты упаковки: 2900х2250х2900 мм
Вес нетто/брутто: 7300/7500 кг

Бесконсольный универсально-фрезерный станок STALEX BFM2500 Servo

7 505 500 ₽

Параметры: BFM2500 Servo
Конус шпинделя: ISO50, 7:24
Размер стола: 2500? 600 мм
Максимальная нагрузка на стол: 2500 кг
Перемещение по осям X, Y: 1800?700 мм
Перемещение по оси Z: 680 мм
Т-образные пазы : 5/20/100 мм
Расстояние между осью шпинделя и колонной: 660 мм
Расстояние шпиндель/стол(вертикально): 10 – 680 мм
Диапазон оборотов шпинделя,2(Серводвигатель): 6-300/300-1500 об/мин
Поворот фрезерной головки : 360?
Скорость подачи по X, Y (Бесступенчато): 2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато): 2,5-2500 мм/мин
Ускоренные подачи по осям X/Y: 6000 мм/мин
Ускоренное перемещение по оси Z: 3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z: 18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z: 3,6 КВт
Мощность главного привода(серводвигатель): 15,0 кВт
Системы СОЖ: 0,9 кВт
Габариты станка (ДхШхВ): 4380x2680x2800 мм
Габариты упаковки/вес: 1)2550х2100х2250 мм
2)2850х2250х1400 мм
Масса станка: 9000 кг

Инструментальный фрезерный станок Stalex WFM 750 Servo

2 635 000 ₽

STALEX WFM 750 Servo
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2): 40 – 260/260-2000 об/мин
Ход пиноли шпинделя: 65 мм
Диапазон наклона головки, влево/вправо: ±90?
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 45-445 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 750x320 мм
Размер вертикального рабочего стола: 890x225 мм
Перемещение стола по оси Х: 405 мм
Перемещение стола по оси Z: 400 мм
Перемещение стола по оси Y: 305 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 200 кг
Напряжение сети: 380 В
Мощность мотора подач: 1,5 кВт
Мощность главного двигателя: 3,7 кВт
Мощность насоса помпы: 0,4 кВт
Габаритные размеры (ДхШхВ): 1560х1780х1930 мм
Масса: 1450 кг

Инструментальный фрезерный станок Stalex WFM 800 Servo

3 625 250 ₽

STALEX WFM 800 Servo
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2): 40 – 260/260-2000 об/мин
Ход пиноли шпинделя: 60 мм
Диапазон наклона головки, влево/вправо: ±90?
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 45-445 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 800x400 мм
Размер вертикального рабочего стола: 1020x225 мм
Перемещение стола по оси Х: 405 мм
Перемещение стола по оси Z: 400 мм
Перемещение стола по оси Y: 400 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 200 кг
Напряжение сети: 380 В
Мощность мотора подач X/Y/Z: 2,0/2,0/1,5 кВт
Мощность главного двигатея: 3,75 кВт
Мощность насоса помпы: 0,4 кВт
Габаритные размеры (ДхШхВ): 1560х1780х1930 мм
Масса: 1500 кг

Универсально-фрезерный станок STALEX MUF65 DRO

1 096 500 ₽

MUF65
Макс. диаметр сверления(Сталь/Чугун): 25/30 мм
Макс. диаметр торцевого фрезерования: 100 мм
Макс. диаметр концевого фрезерования: 25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 8: 90-2000 об/мин
Конус шпинделя: ISO40
Ход пиноли шпинделя: 120 мм
Диапазон наклона головки: ±45
Расстояние шпиндель-стол: 200-400 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 9: 40-1300 об/мин
Конус шпинделя: ISO40
Расстояние шпиндель-стол: 35-370 мм
ФРЕЗЕРНЫЙ СТОЛ:
Размер стола: 1270x280 мм
Максимальная нагрузка на стол: 125 кг
Ход стола по оси Х x Y x Z: 750 (680 авт.)x230x360 мм
Ускоренный ход стола по оси Х ,8: 32-700 мм/мин
Автоподача пиноли шпинделя: 0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости: ±45
Т-образные пазы, 4: 14 мм
Напряжение питания: 380 В
Мощность выходная вертик./горизонт. шпинделя: 1,5 кВт
Мощность потребляемая вертик./горизонт. шпинделя: 2,2 кВт
Габаритные размеры: 1580х1450х2100 мм
Масса: 1300 кг

Универсально-фрезерный станок STALEX MUF90 Servo

2 805 000 ₽

:
Модель станка: MUF90 Servo
Размер стола: 1600х360 мм
Перемещение стола по оси X: 1300 мм
Перемещение стола по оси Y: 320 мм
Перемещение стола по оси Z: 450 мм
Диапазон рабочих подач по осям Х/ Y/ Z: 30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z: 1200/800/600 мм/мин
Т-пазы: 3-18-80 мм
Конус шпинделя: ISO50 7:24(гор)
ISO40 7:24(верт)
Ход пиноли шпинделя: 127 мм
Автоподача пиноли шпинделя: 0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол: 180-630 мм
Поворот стола в горизонтальной плоскости: ±45
Расстояние от оси горизонтального шпинделя до поверхности стола: 0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли: 245 мм
Перемещения консоли в горизонтальной плоскости: 550 мм
Скорость вращения шпинделя: 60-1800 об/мин (гор),12
65-4660 об/мин (верт),16
Мощность главного двигателя: 5.0 (гор)/ 5.5(верт) кВт
Крутящий момент AC сервопривода оси X, Y, Z: 15 Nм
Габаритные размеры упаковки: 2500?2200?2500 мм
Объем бака СОЖ: 55 л
Объем масла в горизонтальной коробке передач: 14 л
Масса нетто/брутто: 2850/3050 кг
