Наименование: Stalex СПР-1250/3-Р
Артикул: СПРР-3
Рабочая ширина станка: 1250мм
:
Минимальная ширина полосы (штрипс): на стандартных ножах — 60мм
при необходимости получения полосы (штрипс) менее 60мм требуется изготовление специальных ножей
минимальная ширина полосы (штрипсы) с узкими ножами – 36мм:
Диаметр валов *: 60мм
Толщина разрезаемой стали в 400МПа: 0,55мм (0,45 0,8мм)
Количество устанавливаемых пар дисковых ножей: в стандартной комплектации 3 (до 5)
Марка стали режущих ножей: ХВГ
Стойкость дисковых ножей: не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм ( т 250 МПа / в 320 МПа)
Производительность: резка до 600 — 1000 кг металла в час (5 — 8 тонн в день)
Возможна работа в неотапливаемых помещениях: от +40 до -20 (-25) С
Масса: 120 кг
Габариты (ДхШхВ): 1650х850х1000
Опорная стойка: в стандартной комплектации
Роликовый стол с двумя роликовыми валами и двумя направляющими упорами: в стандартной комплектации
* главным техническим параметром станков продольной резки, после мощности электродвигателя, является диаметр валов станка. Так как в процессе резки происходит разжим валов с дисковыми ножами, сопровождающийся изгибом валов. Поэтому, чем больше диаметр валов, тем больше максимальная толщина разрезаемой стали и тем большее количество пар ножей можно установить на станок.
**в зависимости от количества пар ножей

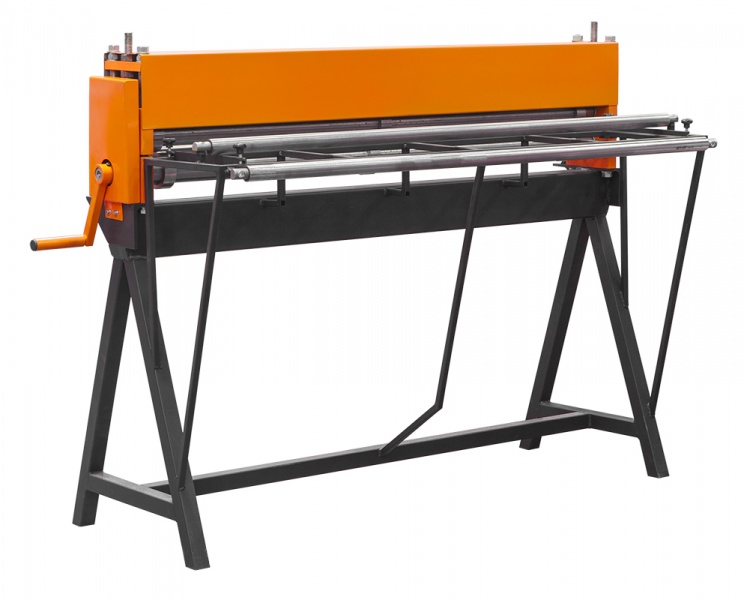

Станок продольной резки (дисковые ножницы) – это лёгкий станок резки металла, удобен в работе/установке/транспортировке. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется вручную, путём вращения рукоятки. Станок Stalex СПР-1250/3-Р ручной производит продольную резку листового металла на штрипсы (полосы).
Производительность станков обеспечивает резку до 600 — 1000 кг металла в час (5 — 8 тонн в день), что вполне достаточно для обеспечения потребностей большинства мелких и средних организаций, такая производительность станка в 10 раз выше, чем при работе ручным инструментом.
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.
Максимальные параметры станка:
Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
Толщина разрезаемого металла – 0,8мм ( т 250 МПа / в 320 МПа)
т – коэффициент предела текучести
в – коэффициент предела прочности
В стандартной комплектации станка Станок Stalex СПР-1250/3-Р установлено три пары дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.
Отношение кол-ва пар дисковых ножей к толщине металла — сталь ( т 250 МПа / в 320 МПа):
Количество пар дисковых ножей
1
2
3
4
5
Толщина разрезаемого металла ( т 250 МПа / в 320 МПа)
0,8мм
0,7мм
0,6мм
0,5мм
0,45мм
Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм ( т 250 МПа / в 320 МПа) или 400тонн ( т 250 МПа / в 320 МПа) – на одной заточке (Ножи двусторонние — Это увеличивает ресурс вдвое).
Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.
К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.
Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмны…
