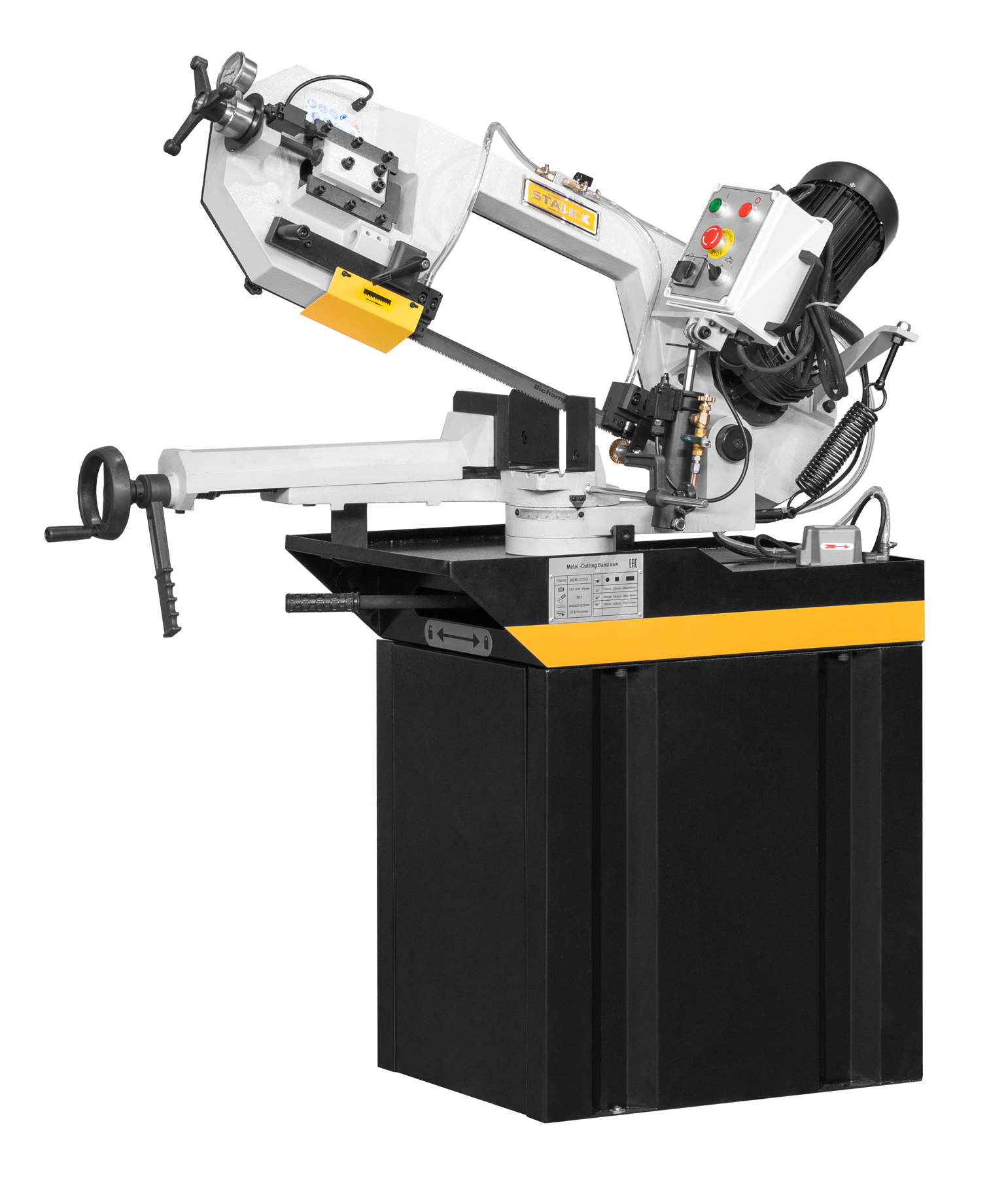

Stalex BSM-225G
Мощность двигателя: 1.5 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ: 0,045 кВт. (220 вольт)
Привод: зубчатый
Скорость резания: 37,5/75 м/мин
Рабочая зона: +90°
+30°
+45°
+60°
225
200
160
100
200
190
150
100
260×150
210×140
160×140
100×115
Передаточное отношение: 36:1
Угол разворота рамы:
Диаметр шкивов: ? 300 мм
Размер полотна: 2450х27х0,9 мм
Рабочая высота станка: 920 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Объём бака СОЖ: 15,2 л
Габариты станка(ДхШхВ): 1600х1300х1800 мм
Упаковка: фанерный ящик, отгружается одним местом
1350х580х970 мм
станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто: 195/223 кг
Производство: Китай
Гарантия: 1 год
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-225G позволяет делать распилы заготовок диаметром до 225мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-225G:
Поворотный стол с возможность поворота 0°…+45°…+60?, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BSM-225G:
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Трёх лучевой маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
Мерный упор 300 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
