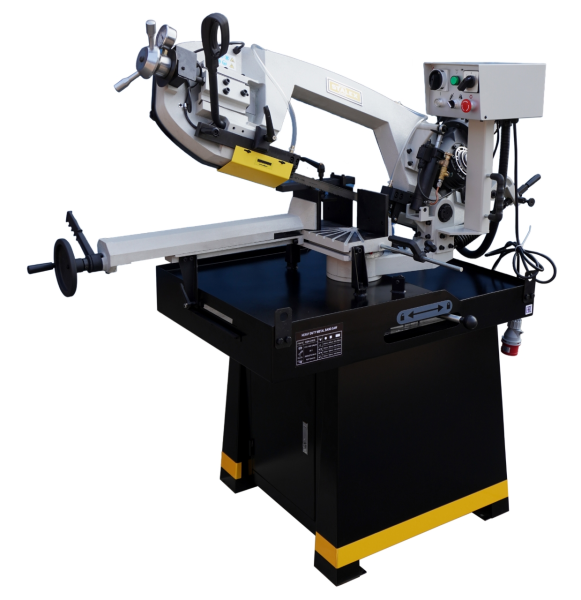

Stalex BSM-250G
Мощность двигателя: 1.5 кВт. / 1.1 кВт (3-х фазный, 380 вольт)
Двигатель СОЖ: 0,75 кВт. (380 вольт)
Привод: зубчатый
Скорость резания: 35 / 70 м/мин
Рабочая зона: -45°
+90°
+45°
+60°
170
250
200
125
150
245
190
125
140×180
175×320
175×200
130х125
Передаточное отношение: 36:1
Угол разворота рамы:
Диаметр шкивов: ? 300 мм
Размер полотна: 27х0,9х2680 мм
Рабочая высота станка: 965 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Объём бака СОЖ: 15,6 л
Упаковка: фанерный ящик, отгружается одним местом
1550х760х950 мм
станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто: 268/310 кг
Производство: Китай
Гарантия: 1 год
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-250G позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-250G:
Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60?, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,6 литров
Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BSM-250G:
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы — 35 / 70 м/мин
Трёх лучевой маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
Мерный упор 310 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
